商品の詳細:
|
| 適用: | テレコミュニケーション、電気通信、ネットワーク、インターネット、LAN | 繊維のタイプ: | G652D、単一モードまたは多モード、50/125,62.5/125、OM3 |
|---|---|---|---|
| コンダクターの数: | 2,4,8,12,24,48,96 | タイプ: | 単一モードg652dの屋外の光ケーブルのアンテナ、単モード&多重モード |
| 繊維の計算: | 2-288中心 | 色: | 、黒い、青い、カスタマイズされる灰色、緑 |
| ジャケット: | PE、MDPE、LSZH、ポリ塩化ビニール | 名前: | GYXTW単一のMond屋外の0.6CMの直径の装甲4/6/8/12/の中心の光ファイバケーブル |
| 長さ: | 2km、またはカスタマイズされた長さ | ジャケット材料: | PE、LSZH、TPU、LSZHまたはポリ塩化ビニール |
| Oem: | 利用できる | 取付け: | 、空気の自己支持管空気 |
| 構造: | 緩い管、Unitube | 実用温度: | -40~75 |
| 外装材料: | LSZHのHDPE、ポリ塩化ビニール | 強さメンバー: | 鋼線、条件によるアルミニウム、または |
| 繊維色: | のオレンジ、ブラウンの水、カスタマイズされる灰色青い | ||
| ハイライト: | 0.6CM 6つの中心の屋外の光ファイバケーブル,GYXTW 0.6CMの屋外の光ファイバケーブル,4つの中心の装甲光ファイバケーブル |
||
記述: GYXTW単一のMond屋外の0.6CMの直径の装甲4/6/8/12/の中心の光ファイバケーブル
「GYXTW単一のMond屋外の0.6CM直径装甲4/6/8/12/の中心光ファイバケーブル"は水をはじく混合物で満ちている高い係数材料のなされる緩い管に250のμm繊維を挿入することによって組み立てられる。2本の平行鋼線は突き出るべき両側に置かれる。ビニールの外装はケーブルで通信される。
緩い管は両面のプラスチック上塗を施してある鋼鉄ストリップ（PSP）が縦方向に塗られ、ケーブルの小型であることそして縦方向の防水を保障するために水妨害材料は鋼鉄ストリップと緩い管の間で加えられる。
特徴:
·よい機械および温度の特性を持っている。
·緩い管材料自体によい加水分解の抵抗が高力あり。
·管は特別なグリースで繊維、よい圧力抵抗および柔らかさに重大な保護を提供するために満ちている。
·倍の上塗を施してある鋼鉄ストリップ（PSP）はケーブルの湿気抵抗を改善する。
·2本の平行ワイヤー ケーブルの引張強さを保障するため。
·小さい直径、軽量および置くこと容易。
·長い配達長さ
| ケーブル モデル | 繊維の数 |
ケーブルの直径 mm |
ケーブルの重量 kg/km |
正当な伸張力 長い/短期 N |
正当な押しつぶす力 長い/短期 N/100mm |
曲げ半径 静的/動的 mm |
| GYXTW-2~12 | 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-14~24 | 14~24 | 12.5 | 149 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-26~36 | 26~36 | 14.0 | 190 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-38~48 | 38~48 | 15.0 | 216 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW単一のMond屋外の0.6CMの直径の装甲4/6/8/12/の中心の光ファイバケーブルの構造および技術仕様
|
光ファイバーG.652Dの単一モード（B1.3）
|
|||
|
項目
|
標準
|
単位
|
|
|
減少
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
分散
|
1288nm~1339nm
|
|D|≤3.4
|
ps/（nm·km）
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/（nm·km）
|
|
|
1550nm
|
≤17.8
|
ps/（nm·km）
|
|
|
ゼロ分散の波長
|
1300~1322
|
（nm）
|
|
|
ゼロ分散斜面
|
≤0.091
|
ps/（nm2•km）
|
|
|
PMD
|
PMDの単一繊維
|
≤0.15
|
ps/√km
|
|
PMD Qリンク
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
クラッディングの直径
|
125±1.0
|
μm
|
|
|
クラッディングの非環状
|
≤0.8
|
%
|
|
|
Core-cladding同心性の間違い
|
≤0.6
|
μm
|
|
|
コーティングの直径
|
245±10
|
μm
|
|
|
クラッディング/コーティングの同心性の間違い
|
≤10.0
|
μm
|
|
|
遮断波長
|
1.18~1.33
|
μm
|
|
|
Macrobendの減少
（ф 50mm、100つの周期）
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
曲げ半径
|
≥5
|
m
|
|
|
動的疲労変数
|
≥20
|
nd
|
|
|
付加的な減少
@1310nm及び
@1550nm
|
温度の循環テスト:
（- 60℃~85℃、3つの周期） |
≤0.03
|
dB/km
|
|
水はテストを浸す:
（30日間23℃） |
≤0.03
|
dB/km
|
|
|
湿気がある熱テスト:
（30日間85℃、85%RH） |
≤0.03
|
dB/km
|
|
|
熱老化するテスト （30日間85℃）
|
≤0.03
|
dB/km
|
|
|
暖かい水はテストを浸す:（15日間60℃）
|
≤0.03
|
dB/km
|
|
| 機械性能 | |
| 最高の張力性能 | IEC 60794-1-2-E |
| 最高。操作の張力 | IEC 60794-1-2-E1 |
| クラッシュ テスト | IEC 6079 – 1-2-E3 |
| 衝撃試験 | IEC 60794-1-2-E4 |
| 繰り返された曲がること | IEC 60794-1-2-E6 |
| ねじりテスト | IEC 60794-1-2-E7 |
| ケーブル・ベンド | IEC 60794-1-2-E11A |
| 減少係数 | ITU-T G.652 |
| 構造テスト | IEC-60793-1-20 |
| 環境パフォーマンス | |
| 温度の循環 | IEC 60794-1-2-F1 |
| 水浸透 | IEC 60794-1-2-F5B |
| ファイルの混合の流れ | IEC 60794-1-E14 |

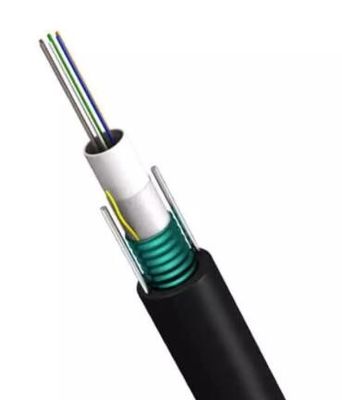

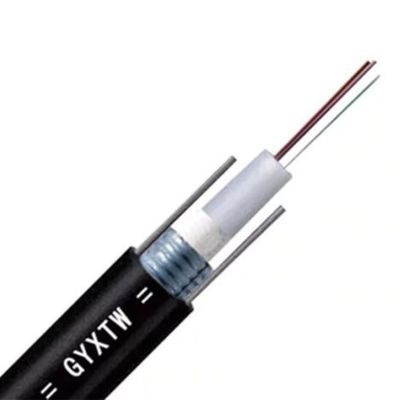

GYXTW単一のMond屋外の0.6CMの直径の装甲4/6/8/12/の中心の光ファイバケーブルのデッサン

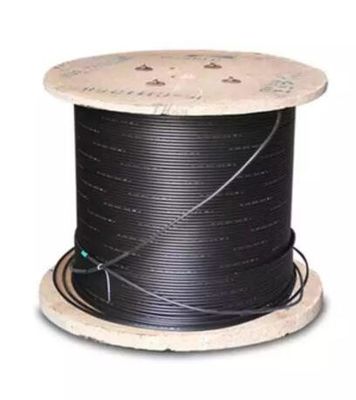

GYXTW単一のMond屋外の0.6CMの直径の装甲4/6/8/12/の中心の光ファイバケーブルのパッケージ
