商品の詳細:
|
| 名前: | 空気図8単一モードの多緩い管ケーブルの自己は光ファイバー装甲を支えなかった | 繊維のタイプ: | G652D |
|---|---|---|---|
| 繊維の計算: | 24F | タイプ: | 光ファイバ ケーブル |
| ケーブルの直径: | 9.8*18.5mm | 強さメンバー: | 鋼線 |
| 取付け: | Self-supporting/空気 | 適用: | 長距離の通信システム |
| メッセンジャーのメンバー: | 鋼線 | 証明: | ISO9001/CE |
| 繊維の選択: | ITU G652D、G657A、OM1、OM2、OM3、OM4 | ||
| ハイライト: | 図8非装甲光ファイバケーブル,緩い管の非装甲光ファイバケーブル,空気図8緩い管ケーブル |
||

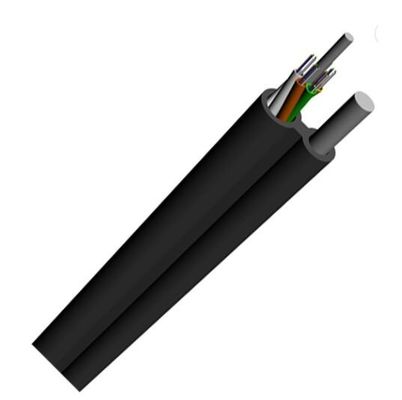

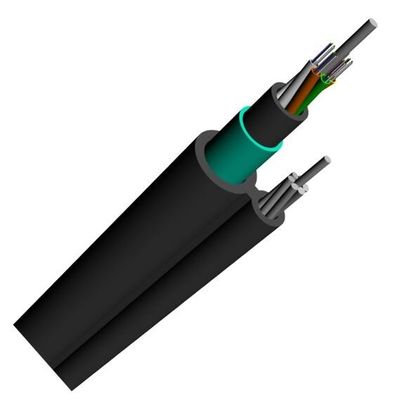

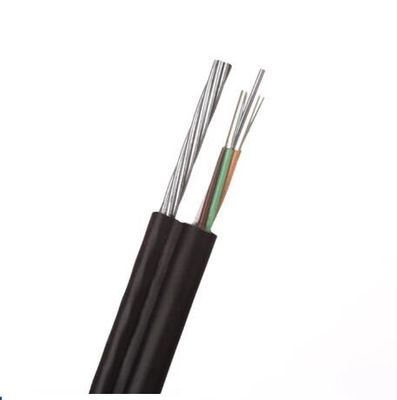

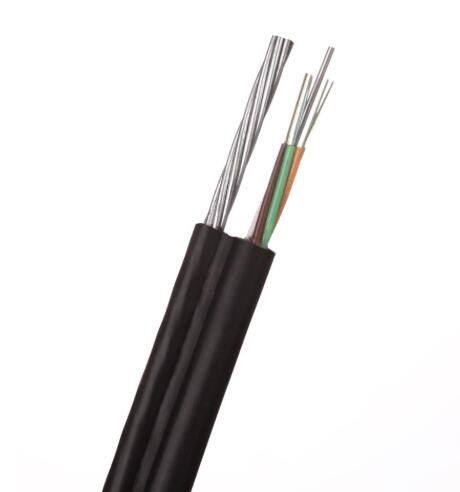

空気図8単一モードの多緩い管ケーブルの自己は光ファイバー装甲を支えなかった
空気図8単一モードの多緩い管ケーブルの自己の記述は光ファイバー装甲を支えなかった
ゼリーに置かれた繊維が付いているSelf-supported図8光ケーブルは誘電性の中央メンバーのまわりで座礁した緩い緩衝管を満たした。ケーブルの中心はゼリーかwaterblocking材料と水侵入および移動を防ぐために保護される。この一定の単位および電流を通された鋼鉄メッセンジャーはポリエチレンの外のジャケットで覆われる。
空気図8単一モードの多緩い管ケーブルの自己のの特徴は光ファイバー装甲を支えなかった
1つは、座礁させたワイヤーの高い引張強さself-supportingの条件を満たし、設置コストを削減する。
2、よい機械および温度の性能。
3のSelf-supporting図8設計。
4の特別な管の詰物の混合物繊維の重大な保護を保障するため
5の緩い管の詰物の混合物
6つのAramidヤーンは付加的な機械保護を提供する
7の緩い管の詰物の混合物
8,100%ケーブルの中心の詰物
9の優秀な繊維の保護のための緩い管のゲルに満ちた構造。
10の、紫外線および湿気抵抗力がある設計
空気図8単一モードの多緩い管ケーブルの自己の変数データは光ファイバー装甲を支えなかった
|
数字繊維。
|
外の直径（mm）
|
重量（kg/km）
|
張力（n）
|
衝突のローディング（N/100mm）
|
||
|
短期
|
長期
|
短期
|
長期
|
|||
|
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
|
32-48
|
10.2*18.9
|
162
|
||||
|
50-60
|
10.2*19.2
|
173
|
||||
|
62-72
|
10.9*19.9
|
197
|
||||
|
74-84
|
12.1*21.1
|
217
|
||||
|
86-96
|
12.1*21.1
|
217
|
||||
|
光ファイバーG.652Dの単一モード（B1.3）
|
|||
|
項目
|
標準
|
単位
|
|
|
減少
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
分散
|
1288nm~1339nm
|
|D|≤3.4
|
ps/（nm·km）
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/（nm·km）
|
|
|
1550nm
|
≤17.8
|
ps/（nm·km）
|
|
|
ゼロ分散の波長
|
1300~1322
|
（nm）
|
|
|
ゼロ分散斜面
|
≤0.091
|
ps/（nm2•km）
|
|
|
PMD
|
PMDの単一繊維
|
≤0.15
|
ps/√km
|
|
PMD Qリンク
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
クラッディングの直径
|
125±1.0
|
μm
|
|
|
クラッディングの非環状
|
≤0.8
|
%
|
|
|
Core-cladding同心性の間違い
|
≤0.6
|
μm
|
|
|
コーティングの直径
|
245±10
|
μm
|
|
|
クラッディング/コーティングの同心性の間違い
|
≤10.0
|
μm
|
|
|
遮断波長
|
1.18~1.33
|
μm
|
|
|
Macrobendの減少
（ф 50mm、100つの周期）
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
曲げ半径
|
≥5
|
m
|
|
|
動的疲労変数
|
≥20
|
nd
|
|
|
付加的な減少
@1310nm及び
@1550nm
|
温度の循環テスト:
（- 60℃~85℃、3つの周期） |
≤0.03
|
dB/km
|
|
水はテストを浸す:
（30日間23℃） |
≤0.03
|
dB/km
|
|
|
湿気がある熱テスト:
（30日間85℃、85%RH） |
≤0.03
|
dB/km
|
|
|
熱老化するテスト （30日間85℃）
|
≤0.03
|
dB/km
|
|
|
暖かい水はテストを浸す:（15日間60℃）
|
≤0.03
|
dB/km
|
|
空気図8単一モードの多緩い管ケーブルの自己のデッサンは光ファイバー装甲を支えなかった
