商品の詳細:
|
| 名前: | GYFTC8Yの非金属Self-supporting屋外図8光ファイバケーブル | 繊維のタイプ: | G652D |
|---|---|---|---|
| 繊維の計算: | 24F | タイプ: | 光ファイバ ケーブル |
| ケーブルの直径: | 9.8*18.5mm | 強さメンバー: | 鋼線 |
| 取付け: | Self-supporting/空気 | 適用: | 長距離の通信システム |
| メッセンジャーのメンバー: | 鋼線 | 証明: | ISO9001/CE |
| 繊維の選択: | ITU G652D、G657A、OM1、OM2、OM3、OM4 | 色: | カスタマイズされる |
| ハイライト: | 自己支持の空気図8光ファイバケーブル,GYFTC8Yの空気図8光ファイバケーブル,GYFTC8Yの非金属光ファイバケーブル |
||

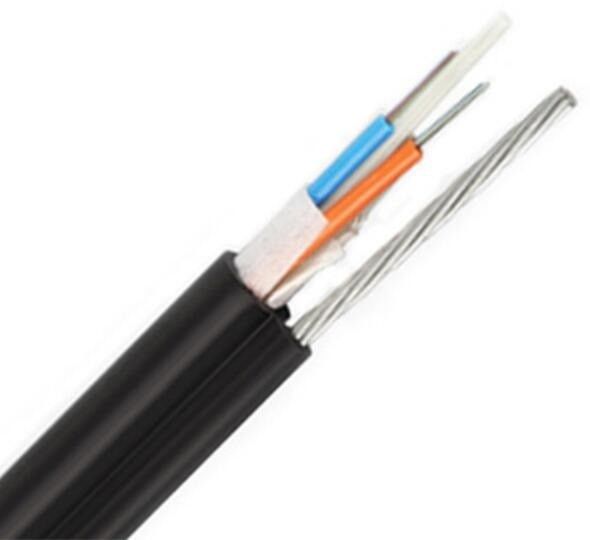

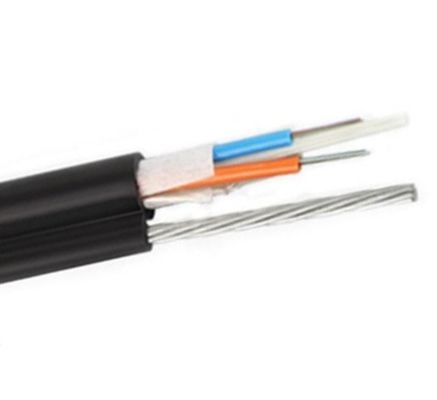

GYFTC8Yの非金属Self-supporting屋外図8光ファイバケーブル

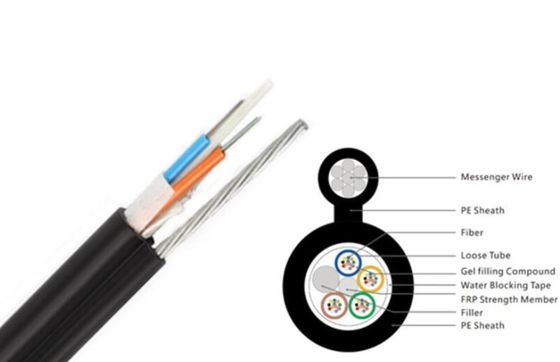

GYFTC8Yの非金属Self-supporting屋外図8光ファイバケーブルの記述
GYTC8Sは空気の適用のための典型的な屋外の使用光ファイバケーブルである;GYTC8Sはまた図8.のように構造の見えのために図8ケーブルと呼ばれる。私達は2繊維のタイプから96繊維のタイプに単一モードおよび多重モードGYTC8S繊維ケーブルを供給する。
GYFTC8Yの非金属Self-supporting屋外図8光ファイバケーブルのの特徴
1. よい機械および温度の性能
2. 抵抗力がある加水分解である高力緩い管
3. 特別な管の詰物の混合物繊維の重大な保護を保障するため
4. 特に設計されていた密集した構造は緩い管が縮まることを防ぐことでよい
5. PEの外装は紫外放射からケーブルを保護する
6. 軽量の設計は安価およびまた容易な取付けを持って来る
7.Anti電磁気の能力。
8.Smallケーブルの直径、self-supporting軽いケーブルの重量
9.Easily取付け。
GYFTC8Yの非金属Self-supporting屋外図8光ファイバケーブルの変数データ
| 項目 | 記述 | |
| 繊維 | ITU G.652繊維 | |
| 管の詰物 | 管の満ちる混合物 | |
| 緩い管 | 材料 | PBTP |
| 直径 | Ø1.8mm/Ø1.3mm （外/内部） | |
| 外の外装 | 材料 | PE |
| 厚さ | 2.0±0.2mm | |
| ワイヤーmessager | 7本の鋼線 | |
| ワイヤー直径 | 0.9mm | |
| ケーブルの直径 | およそ11.6 mm | |
| ワイヤーmessagerの直径） | およそ6つのmm | |
| ケーブルの重量 | およそ144 kg/km | |
| 引張強さ（長い/短期） | 3000/1000N | |
| クラッシュの抵抗（長い/短期） | 1000/300N （100mm） | |
| 曲がること | 10*Dia./20*Dia. （長い/短期） | |
| 管色 | 青、オレンジ、緑、茶色、スレート、白く、赤く、黒く、黄色、すみれ色、ピンクおよび水 | |
|
数字繊維。
|
外の直径（mm）
|
重量（kg/km）
|
張力（n）
|
衝突のローディング（N/100mm）
|
||
|
短期
|
長期
|
短期
|
長期
|
|||
|
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
|
32-48
|
10.2*18.9
|
162
|
||||
|
50-60
|
10.2*19.2
|
173
|
||||
|
62-72
|
10.9*19.9
|
197
|
||||
|
74-84
|
12.1*21.1
|
217
|
||||
|
86-96
|
12.1*21.1
|
217
|
||||
機械および環境の特徴:
| 項目 | 結合しなさい | 指定 |
| 張力（長期） | N | 300 |
| 張力（短期） | N | 800 |
| クラッシュ（長期） | N/10cm | 200 |
| 押しつぶしなさい（短期） | N/10cm | 600 |
| Min.曲げ半径（原動力） | mm | 20D |
| Min.曲げ半径（空電） | mm | 10D |
| 設置温度 | ºC | -20~+60 |
| 実用温度 | ºC | -40~+70 |
| 保管温度 | ºC | -40~+70 |
|
光ファイバーG.652Dの単一モード（B1.3）
|
|||
|
項目
|
標準
|
単位
|
|
|
減少
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
分散
|
1288nm~1339nm
|
|D|≤3.4
|
ps/（nm·km）
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/（nm·km）
|
|
|
1550nm
|
≤17.8
|
ps/（nm·km）
|
|
|
ゼロ分散の波長
|
1300~1322
|
（nm）
|
|
|
ゼロ分散斜面
|
≤0.091
|
ps/（nm2•km）
|
|
|
PMD
|
PMDの単一繊維
|
≤0.15
|
ps/√km
|
|
PMD Qリンク
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
クラッディングの直径
|
125±1.0
|
μm
|
|
|
クラッディングの非環状
|
≤0.8
|
%
|
|
|
Core-cladding同心性の間違い
|
≤0.6
|
μm
|
|
|
コーティングの直径
|
245±10
|
μm
|
|
|
クラッディング/コーティングの同心性の間違い
|
≤10.0
|
μm
|
|
|
遮断波長
|
1.18~1.33
|
μm
|
|
|
Macrobendの減少
（ф 50mm、100つの周期）
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
曲げ半径
|
≥5
|
m
|
|
|
動的疲労変数
|
≥20
|
nd
|
|
|
付加的な減少
@1310nm及び
@1550nm
|
温度の循環テスト:
（- 60℃~85℃、3つの周期） |
≤0.03
|
dB/km
|
|
水はテストを浸す:
（30日間23℃） |
≤0.03
|
dB/km
|
|
|
湿気がある熱テスト:
（30日間85℃、85%RH） |
≤0.03
|
dB/km
|
|
|
熱老化するテスト （30日間85℃）
|
≤0.03
|
dB/km
|
|
|
暖かい水はテストを浸す:（15日間60℃）
|
≤0.03
|
dB/km
|
|
FAQ
1.Are実質の製造業者か。
はい。私達は560以上スタッフを持つ実質の製造業者である。
2.何年ずっとファイバ・オプティックスの分野にであるか。
2001年以来。
3.Can小さい順序を受け入れるためか。
はい、小さい順序は利用できる。私達はビジネスは小さい順序から常にあることを私達が知っているように私達の顧客の新しいプロジェクトを支える。
4.Whatはあなたの保証期間であるか。
光ファイバケーブルのための25年
5.Whichあなたが持っている種類の証明か。
ISO9001、SGS、CIQ。
6.Whatはあなたの受渡し時間であるか。
通常2-30仕事日以内に
7.Whatあなたの支払は方法であるか。
T/T、L/C、ウェスタン・ユニオンおよびPaypal。
8.Canカスタマイズされたプロダクトおよびロゴを供給するためか。
はい。私達はOEM&ODMサービスを供給する。私達にあなたのデッサンを送ることができる。
GYFTC8Yの非金属Self-supporting屋外図8光ファイバケーブルのデッサン
