商品の詳細:
|
| 名前: | G652D 2-48は座礁する屋外の鋼鉄の計算する8装甲繊維のアンテナの光ケーブルを芯を取る | 繊維のタイプ: | G652D |
|---|---|---|---|
| 繊維の計算: | 24F | タイプ: | 光ファイバ ケーブル |
| ケーブルの直径: | 9.8*18.5mm | 強さメンバー: | 鋼線 |
| 取付け: | Self-supporting/空気 | 適用: | 空気の取付け |
| メッセンジャーのメンバー: | 鋼線 | 証明: | ISO9001/CE |
| 繊維の選択: | ITU G652D、G657A、OM1、OM2、OM3、OM4 | 色: | カスタマイズされる |
| ハイライト: | イチジク8 FTTHの低下の光ファイバケーブル,GYXTC8Sの空気のドロップ・ケーブル,イチジク8の繊維光学のドロップ・ケーブル |
||

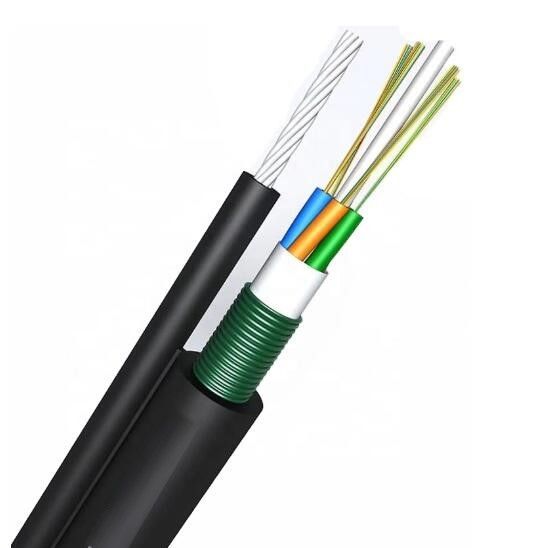

G652D 2-48は座礁する屋外の鋼鉄の計算する8装甲繊維のアンテナの光ケーブルを芯を取る
座礁するG652D 2-48の中心の屋外の鋼鉄の記述は8装甲繊維のアンテナの光ケーブルを計算する

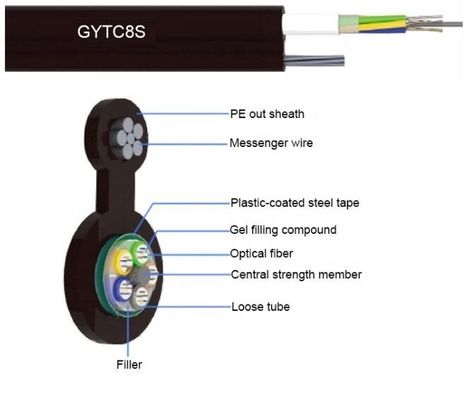

GYTC8Sケーブルの構造は光ファイバー防水混合物で満ちている高い係数材料から成っている緩い管に250µmを入れることである。ケーブルの中心はplastic-coated鋼鉄（PSP）で包まれ、鋼鉄繊維と8図ポリエチレンの外装に統合される。図8 self-supporting構造は高い引張強さを提供するために容易な、費用節約の空気の取付けを可能にし。
座礁するG652D 2-48の中心の屋外の鋼鉄の特徴は8装甲繊維のアンテナの光ケーブルを計算する
•鋼線の繊維に置くself-supporting間接費のために便利、設置コストを削減する非常に高い引張強さがある、
•よい機械特性および温度の特徴を使って
•緩い管の材料によい加水分解の抵抗がおよび高力はある。
•緩い管は特別なゲルで満ちている、光ファイバーを保護する
•光ケーブルの防水性能を保障する次の手段を取りなさい
-単一の金属ワイヤー中心によって補強される中心
緩い管の特別な水妨害材料とに満ちた
-完全なケーブルの中心の詰物
- plastic-coated鋼鉄（PSP）のMoisture-proof層
座礁するG652D 2-48の中心の屋外の鋼鉄の変数データは8装甲繊維のアンテナの光ケーブルを計算する
構造変数
| モデル | 繊維の計算 | 管の計算 | 満ちるロープの計算 |
重量 （kg/km） |
張力 （n） |
クラッシュ （N/100mm） |
静的な/原動力曲げ半径 （mm） |
| GYTC8A-2~6Xn | 2~6 | 1 | 4 | 158 | 懸濁液ワイヤーの直径に従って | 300/1000 | 10D/20D |
| GYTC8A-8~12Xn | 8~12 | 2 | 3 | 158 | |||
| GYTC8A-14~18Xn | 14~18 | 3 | 2 | 158 | |||
| GYTC8A-20~24Xn | 20~24 | 4 | 1 | 158 | |||
| GYTC8A-26~30Xn | 26~30 | 5 | 0 | 158 |
技術的な変数:
ケーブルの計算 |
外装 直径 |
重量 |
最低 正当 抗張 強さ（N） |
最低の正当 クラッシュの負荷 （N/100mm） |
最低 曲がること 半径 （MM） |
貯蔵 温度 |
|||
| （MM） | （kg） | 不足分 言葉 |
長い 言葉 |
不足分 言葉 |
長い 言葉 |
不足分 言葉 |
長い 言葉 |
（℃） |
|
| 6 | 3.0 x 9.8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
| 12 | 3.0 x 9.8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
|
光ファイバーG.652Dの単一モード（B1.3）
|
|||
|
項目
|
標準
|
単位
|
|
|
減少
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
分散
|
1288nm~1339nm
|
|D|≤3.4
|
ps/（nm·km）
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/（nm·km）
|
|
|
1550nm
|
≤17.8
|
ps/（nm·km）
|
|
|
ゼロ分散の波長
|
1300~1322
|
（nm）
|
|
|
ゼロ分散斜面
|
≤0.091
|
ps/（nm2•km）
|
|
|
PMD
|
PMDの単一繊維
|
≤0.15
|
ps/√km
|
|
PMD Qリンク
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
クラッディングの直径
|
125±1.0
|
μm
|
|
|
クラッディングの非環状
|
≤0.8
|
%
|
|
|
Core-cladding同心性の間違い
|
≤0.6
|
μm
|
|
|
コーティングの直径
|
245±10
|
μm
|
|
|
クラッディング/コーティングの同心性の間違い
|
≤10.0
|
μm
|
|
|
遮断波長
|
1.18~1.33
|
μm
|
|
|
Macrobendの減少
（ф 50mm、100つの周期）
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
曲げ半径
|
≥5
|
m
|
|
|
動的疲労変数
|
≥20
|
nd
|
|
|
付加的な減少
@1310nm及び
@1550nm
|
温度の循環テスト:
（- 60℃~85℃、3つの周期） |
≤0.03
|
dB/km
|
|
水はテストを浸す:
（30日間23℃） |
≤0.03
|
dB/km
|
|
|
湿気がある熱テスト:
（30日間85℃、85%RH） |
≤0.03
|
dB/km
|
|
|
熱老化するテスト （30日間85℃）
|
≤0.03
|
dB/km
|
|
|
暖かい水はテストを浸す:（15日間60℃）
|
≤0.03
|
dB/km
|
|
FAQ
支払
大口注文のために、T/T、L/CおよびE信用ラインはすべて提供される。
小さい順序のために、信用カードは受け入れられる。
船積み及び配達
私達は10-30日以内のプロダクトを送る。
空気によって区分される私達は容器による小さいですか大口注文を出荷する。
リターンおよび保証すべてのプロダクトは船の前にテストされた
すべてのプロダクトは保証2年の過す。人造問題がなければ、私達はあなたのために自由に取り替えるか、または修理する。
私達は最もよい売り上げ後のサービスを所有する。どの問題でも起これば、私達のチームは顧客を求めるために全力を尽くす。
