商品の詳細:
|
| 適用: | テレコミュニケーション、電気通信、ネットワーク、インターネット、LAN | 繊維のタイプ: | G652D、単一モードまたは多モード、50/125,62.5/125、OM3 |
|---|---|---|---|
| コンダクターの数: | 2,4,8,12,24,48,96 | タイプ: | 単一モードg652dの屋外の光ケーブルのアンテナ、単モード&多重モード |
| 色: | 、黒い、青い、カスタマイズされる灰色、緑 | ジャケット: | PE、MDPE、LSZH、ポリ塩化ビニール |
| 長さ: | 2km、またはカスタマイズされた長さ | ジャケット材料: | PE、LSZH、TPU、LSZHまたはポリ塩化ビニール |
| OEM: | 利用できる | 取付け: | 、空気の自己支持管空気 |
| 構造: | 緩い管、Unitube | 実用温度: | -40~75 |
| 外装材料: | LSZHのHDPE、ポリ塩化ビニール | 強さメンバー: | 鋼線、条件によるアルミニウム、または |
| 繊維色: | のオレンジ、ブラウンの水、カスタマイズされる灰色青い | ||
| ハイライト: | 288の中心装甲視覚繊維ケーブル,装甲視覚繊維ケーブルGYTA |
||
特徴:
·よい機械および温度の特性を持っている。
·緩い管材料自体によい加水分解の抵抗が高力あり。
·管は特別なグリースで繊維、よい圧力抵抗および柔らかさに重大な保護を提供するために満ちている。
·倍の上塗を施してある鋼鉄ストリップ（PSP）はケーブルの湿気抵抗を改善する。
·2本の平行ワイヤー ケーブルの引張強さを保障するため。
·小さい直径、軽量および置くこと容易。
·長い配達長さ

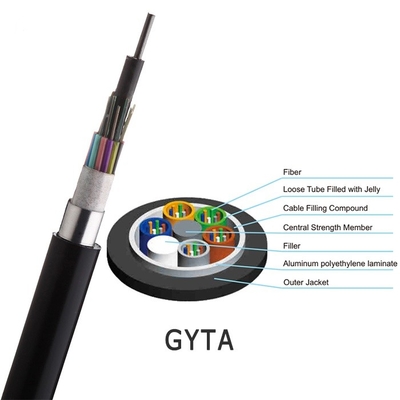

GYTA 53の単一モードGYTA GYTS 24の中心繊維の光学光ケーブルの構造および技術仕様
|
光ファイバーG.652Dの単一モード（B1.3）
|
|||
|
項目
|
標準
|
単位
|
|
|
減少
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
分散
|
1288nm~1339nm
|
|D|≤3.4
|
ps/（nm·km）
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/（nm·km）
|
|
|
1550nm
|
≤17.8
|
ps/（nm·km）
|
|
|
ゼロ分散の波長
|
1300~1322
|
（nm）
|
|
|
ゼロ分散斜面
|
≤0.091
|
ps/（nm2•km）
|
|
|
PMD
|
PMDの単一繊維
|
≤0.15
|
ps/√km
|
|
PMD Qリンク
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
クラッディングの直径
|
125±1.0
|
μm
|
|
|
クラッディングの非環状
|
≤0.8
|
%
|
|
|
Core-cladding同心性の間違い
|
≤0.6
|
μm
|
|
|
コーティングの直径
|
245±10
|
μm
|
|
|
クラッディング/コーティングの同心性の間違い
|
≤10.0
|
μm
|
|
|
遮断波長
|
1.18~1.33
|
μm
|
|
|
Macrobendの減少
（ф 50mm、100つの周期）
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
曲げ半径
|
≥5
|
m
|
|
|
動的疲労変数
|
≥20
|
nd
|
|
|
付加的な減少
@1310nm及び
@1550nm
|
温度の循環テスト:
（- 60℃~85℃、3つの周期） |
≤0.03
|
dB/km
|
|
水はテストを浸す:
（30日間23℃） |
≤0.03
|
dB/km
|
|
|
湿気がある熱テスト:
（30日間85℃、85%RH） |
≤0.03
|
dB/km
|
|
|
熱老化するテスト （30日間85℃）
|
≤0.03
|
dB/km
|
|
|
暖かい水はテストを浸す:（15日間60℃）
|
≤0.03
|
dB/km
|
|
| 機械性能 | |
| 最高の張力性能 | IEC 60794-1-2-E |
| 最高。操作の張力 | IEC 60794-1-2-E1 |
| クラッシュ テスト | IEC 6079 – 1-2-E3 |
| 衝撃試験 | IEC 60794-1-2-E4 |
| 繰り返された曲がること | IEC 60794-1-2-E6 |
| ねじりテスト | IEC 60794-1-2-E7 |
| ケーブル・ベンド | IEC 60794-1-2-E11A |
| 減少係数 | ITU-T G.652 |
| 構造テスト | IEC-60793-1-20 |
| 環境パフォーマンス | |
| 温度の循環 | IEC 60794-1-2-F1 |
| 水浸透 | IEC 60794-1-2-F5B |
| ファイルの混合の流れ | IEC 60794-1-E14 |
|
部門
|
記述 | 指定 | |
| G.652D | |||
|
光学指定
|
減少
|
@1310nm | ≤0.35dB/km |
| @1383nm | ≤0.35dB/km | ||
| @1550nm | ≤0.22dB/km | ||
| @1625nm | ≤0.30dB/km | ||
| 減少の不連続 | ≤0.05 dB | ||
| 減少対波長 | 1285~1330@1310nm | ≤0.05 dB/km | |
| 1525~1575@1550nm | ≤0.05 dB/km | ||
| ゼロ分散の波長 | 1300~1324nm | ||
| ゼロ分散斜面 | ≤0.092ps/（nm2.km） | ||
|
分散
|
@1310nm | ≤3.5 ps/nm.km | |
| @1550nm | ≤18 ps/nm.km | ||
| 分極モード分散（PMD） | ≤0.2ps/km1/2 | ||
| ケーブルの遮断波長（λcc） | ≤1260nm | ||
| 有効なグループの屈折率 | @1310nm | 1.4675 | |
| @1550nm | 1.4681 | ||
| 幾何学的な指定 |
モード分野直径
|
@1310nm | 9.2±0.6μm |
| @1550nm | 10.4±0.8μm | ||
| クラッディングの直径 | 125±1μm | ||
| クラッディングの非環状 | ≤1.0% | ||
| コーティングの直径 | 245±7μm | ||
| コーティング/クラッディングの同心性の間違い | ≤8μm | ||
| 中心/クラッディングの同心性の間違い | ≤0.8μm | ||
| 機械指定 | 証拠テスト レベル | ≥1.0% | |
| 繊維のカールの半径 | ≥4.0m | ||
| ピーク コーティングのストリップ力 | 1.3~8.9N | ||
Q1:工場または商事会社であるか。
A1:私達は製造業者である。
Q2:私はあなたからのサンプルを買ってもよいか。
A2:はい!歓迎されている私達の高品質およびサービスをテストするためにサンプル順序を置くように
Q3:あなたの保証は何であるか。
A3:すべてのプロダクトは保証25年の過す
Q4:どんな支払方法を受け入れるか。
A4:T/T （銀行振替）、ウェスタン・ユニオン、お金のグラム、PayPal、等。
Q5:私は私の順序の状態を知ってもよいか。
A5:はい。あなたの順序の別の生産段階の順序の情報そして写真はあなたに送られ、情報は時間以内に更新される。
Q6:調達期間は何であるか。（どの位私の商品を準備する必要があるか。）
A6:配達は支払の後の3-7日以内に（1000pcsよりもっと）整理され、3-7仕事日以内程で国際によって表現する着く。
Q7:いかに私に配達私の商品か。
A7:あなたの購入はDHL、UPS、Federal Express、TNT、EMSによってあなたのドア提供される。空輸貨物および海の貨物、直接電話、また航空便クライアント要求に従って受け入れられるため。
Q8:順序を置く方法か。
A8:Plsは電子メールによって私達にあなたの購入指示書を送るまたは私達にあなたの順序のための形式上のインボイスを送るように頼むことができる。
