商品の詳細:
|
| 適用: | テレコミュニケーション、電気通信、ネットワーク、インターネット、LAN | 繊維のタイプ: | G652D、単一モードまたは多モード、50/125,62.5/125、OM3 |
|---|---|---|---|
| コンダクターの数: | 2,4,8,12,24,48,96 | タイプ: | 単一モードg652dの屋外の光ケーブルのアンテナ、単モード&多重モード |
| 繊維の計算: | 2-288中心 | 色: | 、黒い、青い、カスタマイズされる灰色、緑 |
| ジャケット: | PE、MDPE、LSZH、ポリ塩化ビニール | 長さ: | 2km、またはカスタマイズされた長さ |
| ジャケット材料: | PE、LSZH、TPU、LSZHまたはポリ塩化ビニール | 取付け: | 、空気の自己支持管空気 |
| 構造: | 緩い管、Unitube | 実用温度: | -40~75 |
| 外装材料: | LSZHのHDPE、ポリ塩化ビニール | 強さメンバー: | 鋼線、条件によるアルミニウム、または |
| 繊維色: | のオレンジ、ブラウンの水、カスタマイズされる灰色青い | ||
| ハイライト: | GYTSの装甲光ファイバケーブル,G652dの装甲光ファイバケーブル |
||

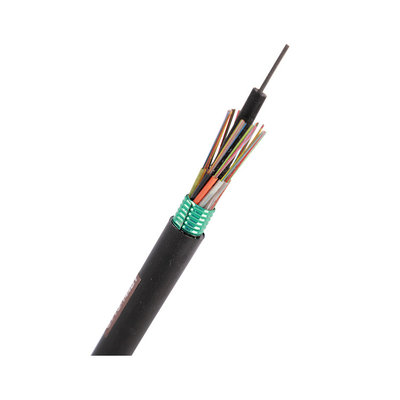

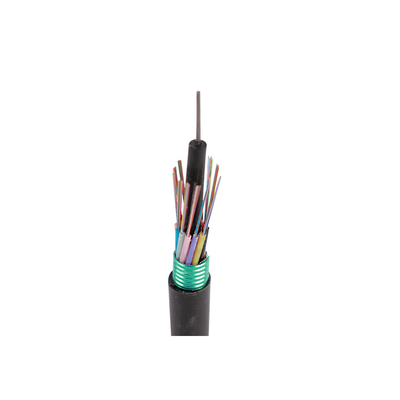

1. 鋼線は補強のメンバーとして全ケーブルの中心に（を含む可能なPEの寝具）ある。
2.250のμmの単モード繊維はPBTのプラスチックから成っている緩い袖にあり緩い袖の管のギャップはthixovariantのりの混合物でうめられる。
3. 歪んだ層は同じ外の直径が付いている緩い袖によって適切なピッチを持つ中央補強のメンバーのまわりでねじれる（を含む可能な満ちるロープ）。歪んだ層は短いピッチ ヤーンで歪んだ層の構造を安定させ、有効な水妨害の性能を提供するのに使用されている水妨害材料カバーされ。
4. 防水材料および縦方向のラップが付いている波形の鋼鉄プラスチック合成ベルトはケーブルの中心の外で加えられ、低煙のハロゲンなしのポリオレフィンのような黒いポリエチレンの外装か他の材料は同時に突き出る。
特徴:
·よい機械および温度の性能
·抵抗力がある加水分解である高力緩い管
·特別な管の詰物の混合物繊維の重大な保護を保障するため
·抵抗および柔軟性を押しつぶしなさい
·PE/LSZHの外装は紫外放射からケーブルを保護する
·100%ケーブルの中心の詰物

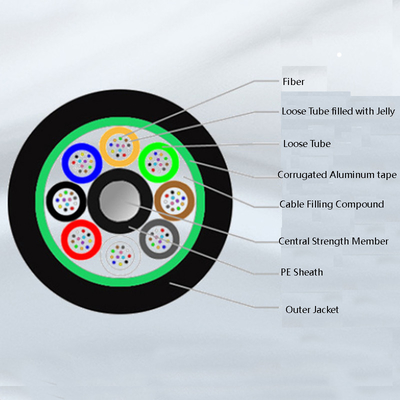

記述:
1.250μmは繊維を着色した
2.PBT緩い管
3.Tube詰物の混合物（ゲル）
4.PSPは装甲鋼鉄テープを波形を付けた
5.PE外の外装
GYTA 53の単一モードGYTA GYTS 24の中心繊維の光学光ケーブルの構造および技術仕様
|
光ファイバーG.652Dの単一モード（B1.3）
|
|||
|
項目
|
標準
|
単位
|
|
|
減少
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
分散
|
1288nm~1339nm
|
|D|≤3.4
|
ps/（nm·km）
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/（nm·km）
|
|
|
1550nm
|
≤17.8
|
ps/（nm·km）
|
|
|
ゼロ分散の波長
|
1300~1322
|
（nm）
|
|
|
ゼロ分散斜面
|
≤0.091
|
ps/（nm2•km）
|
|
|
PMD
|
PMDの単一繊維
|
≤0.15
|
ps/√km
|
|
PMD Qリンク
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
クラッディングの直径
|
125±1.0
|
μm
|
|
|
クラッディングの非環状
|
≤0.8
|
%
|
|
|
Core-cladding同心性の間違い
|
≤0.6
|
μm
|
|
|
コーティングの直径
|
245±10
|
μm
|
|
|
クラッディング/コーティングの同心性の間違い
|
≤10.0
|
μm
|
|
|
遮断波長
|
1.18~1.33
|
μm
|
|
|
Macrobendの減少
（ф 50mm、100つの周期）
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
曲げ半径
|
≥5
|
m
|
|
|
動的疲労変数
|
≥20
|
nd
|
|
|
付加的な減少
@1310nm及び
@1550nm
|
温度の循環テスト:
（- 60℃~85℃、3つの周期） |
≤0.03
|
dB/km
|
|
水はテストを浸す:
（30日間23℃） |
≤0.03
|
dB/km
|
|
|
湿気がある熱テスト:
（30日間85℃、85%RH） |
≤0.03
|
dB/km
|
|
|
熱老化するテスト （30日間85℃）
|
≤0.03
|
dB/km
|
|
|
暖かい水はテストを浸す:（15日間60℃）
|
≤0.03
|
dB/km
|
|
| 機械性能 | |
| 最高の張力性能 | IEC 60794-1-2-E |
| 最高。操作の張力 | IEC 60794-1-2-E1 |
| クラッシュ テスト | IEC 6079 – 1-2-E3 |
| 衝撃試験 | IEC 60794-1-2-E4 |
| 繰り返された曲がること | IEC 60794-1-2-E6 |
| ねじりテスト | IEC 60794-1-2-E7 |
| ケーブル・ベンド | IEC 60794-1-2-E11A |
| 減少係数 | ITU-T G.652 |
| 構造テスト | IEC-60793-1-20 |
| 環境パフォーマンス | |
| 温度の循環 | IEC 60794-1-2-F1 |
| 水浸透 | IEC 60794-1-2-F5B |
| ファイルの混合の流れ | IEC 60794-1-E14 |
