商品の詳細:
|
| 名前: | GJYXCH-1B6 G657A2 1はメッセンジャーが付いている屋外FTTHの光ファイバーのドロップ・ケーブルの芯を取る | 波長: | 1650nmへの1260 |
|---|---|---|---|
| タイプ: | 繊維光学plcのディバイダー、1x2 1x4 1x8 1x16 2x8 2x16 | コネクター: | SC LC |
| ケーブル タイプ:: | 顧客の発注としてG657A1または | 作動のtemperation: | -40℃への85℃ |
| 繊維のNO: | 2 4 8 16 | 使用法: | FTTH |
| 起源の場所: | 湖北、中国 | 外の外装: | PVC/LSZH |
| ハイライト: | G657A1鋼線,FRPの黒の繊維光学のドロップ・ケーブル,GJYXCHの繊維光学のドロップ・ケーブル |
||

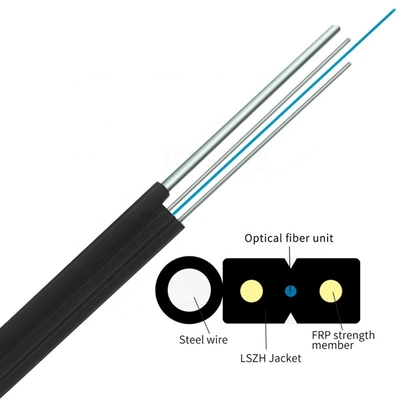

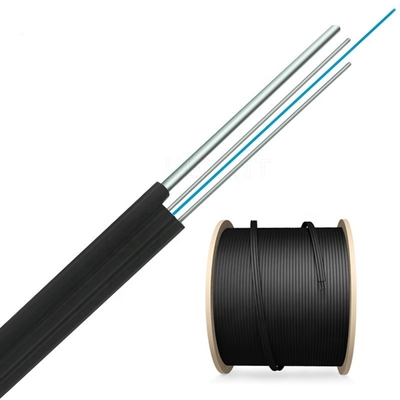

GJYXCH 1 2 4中心G657A1の鋼線またはFRPの黒の繊維光学のドロップ・ケーブル
記述:
GJYXCHの光ファイバケーブルは家へ帰るべき繊維光学ネットワークで装置および部品をつなぐために使用した繊維である。繊維は2平行FRP/の間に鋼線ある。それからそれは直径1.0mmの鋼線によってself-supportedである。最後にこのケーブルは黒くか白いLSZHの外装と完了する。
特徴:
1つは、diameter1.0mmの鋼線の高く抗張self-supportingおよび削減する条件を設置コストを満たす。
2つは、2人の平行FRP/の鋼線の強さメンバー繊維を保護するためにクラッシュの抵抗の良い業績を保障する
3つの新しいフルートの設計、容易にストリップおよびスプライスは、取付けおよび維持を簡単にする
4、低い煙のゼロ ハロゲンおよび炎-抑制外装
5の単一モード
6、（2.0±0.2） x （5.0±0.2） mm
7、Telcordia GR-326-COREの指定と迎合的
特徴:
1. 特別な低くねり-感受性繊維は高い帯域幅および優秀なコミュニケーション伝達特性を提供する
2. 2人の平行FRPの強さメンバーは繊維を保護するためにクラッシュの抵抗の良い業績を保障する
3. 付加的な強さメンバーが引張強さの良い業績を保障するように単一の鋼線かマッサージャー。
4. 単純構造の、軽量および高い実行可能性
5. 特別なフルートのdesigh、容易にストリップおよびスプライスは、取付けおよび維持を簡単にする
6. 低い煙、ゼロ ハロゲンおよび炎-抑制外装
|
項目
|
技術変数
|
||
|
ケーブル タイプ
|
GJYXCH-1B6
|
GJYXCH-2B6
|
GJYXCH-4B6
|
|
ケーブルの指定
|
5.2×2.0
|
||
|
繊維のタイプ
|
9/125 （G.657A2）
|
||
|
繊維の計算
|
1
|
2
|
4
|
|
繊維色
|
赤い
|
青い、オレンジ
|
の茶色オレンジ、緑青い
|
|
外装色
|
黒い
|
||
|
外装材料
|
LSZH
|
||
|
ケーブル次元mm
|
5.2 （±0.2） *2.0 （±0.2）
|
||
|
ケーブルの重量Kg/km
|
およそ19.5
|
||
|
最少曲げ半径mm
|
120
|
||
|
Min.の曲げ半径mm
（メッセンジャー ワイヤーを除いて） |
10 （空電）
25 （動的） |
||
|
減少dB/km
|
1310nmの1550nmの≦ 0.3の≦ 0.4
|
||
|
短期抗張N
|
600
|
||
|
長期抗張N
|
300
|
||
|
短期クラッシュN/100mm
|
2200
|
||
|
長期クラッシュN/100mm
|
1100
|
||
|
操作の温度の℃
|
-20~+60
|
||
|
項目
|
技術変数
|
||
|
ケーブル タイプ
|
GJYXFCH-1B6
|
GJYXFCH-2B6
|
GJYXFCH-4B6
|
|
ケーブルの指定
|
5.2×2.0
|
||
|
繊維のタイプ
|
9/125 （G.657A2）
|
||
|
繊維の計算
|
1
|
2
|
4
|
|
繊維色
|
赤い
|
青い、オレンジ
|
の茶色オレンジ、緑青い
|
|
外装色
|
黒い
|
||
|
外装材料
|
LSZH
|
||
|
ケーブル次元mm
|
5.2 （±0.2） *2.0 （±0.2）
|
||
|
ケーブルの重量Kg/km
|
およそ13.5
|
||
|
Min.の曲げ半径mm
|
120
|
||
|
Min.の曲げ半径mm
（メッセンジャー ワイヤーを除いて） |
10 （空電）
25 （動的） |
||
|
減少dB/km
|
1310nmの1550nmの≦ 0.3の≦ 0.4
|
||
|
短期抗張N
|
230
|
||
|
長期抗張N
|
110
|
||
|
短期クラッシュN/100mm
|
1000
|
||
|
長期クラッシュN/100mm
|
500
|
||
|
操作の温度の℃
|
-20~+60
|
||
技術 変数:
| ケーブル タイプ | ケーブルDiamter （mm） | 重量（kg/km） | 引張強さ（N） | クラッシュの抵抗（N/100mm） | 最低の曲げ半径（mm） | |||
| 短期 | 長期 | 短期 | 長期 | 空電 | 動的 | |||
| GJXFH-1 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXFH-2 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXFH-4 | 2.0*5.6 | 21.5 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXH-1 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXH-2 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
|
光ファイバーG.652Dの単一モード（B1.3）
|
|||
|
項目
|
標準
|
単位
|
|
|
減少
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
分散
|
1288nm~1339nm
|
|D|≤3.4
|
ps/（nm·km）
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/（nm·km）
|
|
|
1550nm
|
≤17.8
|
ps/（nm·km）
|
|
|
ゼロ分散の波長
|
1300~1322
|
（nm）
|
|
|
ゼロ分散斜面
|
≤0.091
|
ps/（nm2•km）
|
|
|
PMD
|
PMDの単一繊維
|
≤0.15
|
ps/√km
|
|
PMD Qリンク
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
クラッディングの直径
|
125±1.0
|
μm
|
|
|
クラッディングの非環状
|
≤0.8
|
%
|
|
|
Core-cladding同心性の間違い
|
≤0.6
|
μm
|
|
|
コーティングの直径
|
245±10
|
μm
|
|
|
クラッディング/コーティングの同心性の間違い
|
≤10.0
|
μm
|
|
|
遮断波長
|
1.18~1.33
|
μm
|
|
|
Macrobendの減少
（ф 50mm、100つの周期）
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
曲げ半径
|
≥5
|
m
|
|
|
動的疲労変数
|
≥20
|
nd
|
|
|
付加的な減少
@1310nm及び
@1550nm
|
温度の循環テスト:
（- 60℃~85℃、3つの周期） |
≤0.03
|
dB/km
|
|
水はテストを浸す:
（30日間23℃） |
≤0.03
|
dB/km
|
|
|
湿気がある熱テスト:
（30日間85℃、85%RH） |
≤0.03
|
dB/km
|
|
|
熱老化するテスト （30日間85℃）
|
≤0.03
|
dB/km
|
|
|
暖かい水はテストを浸す:（15日間60℃）
|
≤0.03
|
dB/km
|
|

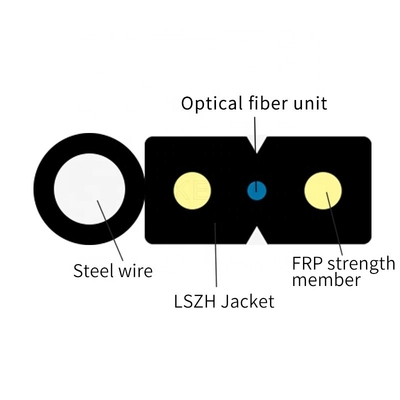

GJYXCHのデッサン:
