商品の詳細:
|
| 適用: | テレコミュニケーション、電気通信、ネットワーク、インターネット、LAN | 繊維のタイプ: | G652D、単一モードまたは多モード、50/125,62.5/125、OM3 |
|---|---|---|---|
| コンダクターの数: | 2,4,8,12,24,48,96 | タイプ: | 単一モードg652dの屋外の光ケーブルのアンテナ、単モード&多重モード |
| 繊維の計算: | 2-288中心 | 色: | 、黒い、青い、カスタマイズされる灰色、緑 |
| ジャケット: | PE、MDPE、LSZH、ポリ塩化ビニール | 名前: | 2-24中心GYXTWの屋外の空気の光ファイバケーブルのofc |
| 長さ: | 2km、またはカスタマイズされた長さ | ジャケット材料: | PE、LSZH、TPU、LSZHまたはポリ塩化ビニール |
| Oem: | 利用できる | 取付け: | 、空気の自己支持管空気 |
| 構造: | 緩い管、Unitube | 実用温度: | -40~75 |
| 外装材料: | LSZHのHDPE、ポリ塩化ビニール | 強さメンバー: | 鋼線、条件によるアルミニウム、または |
| 繊維色: | のオレンジ、ブラウンの水、カスタマイズされる灰色青い |

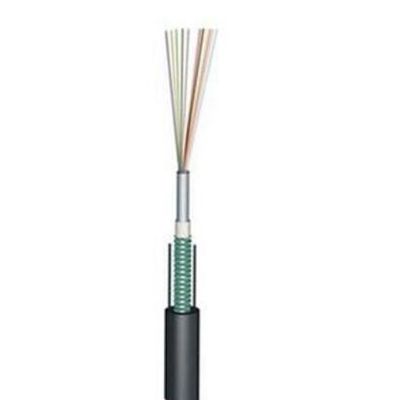

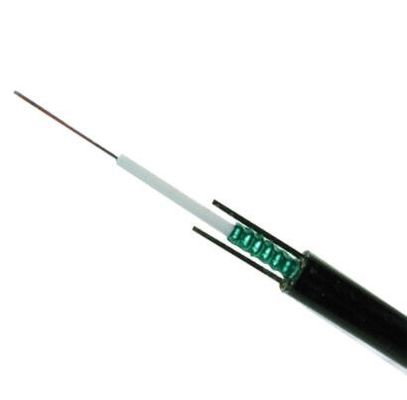

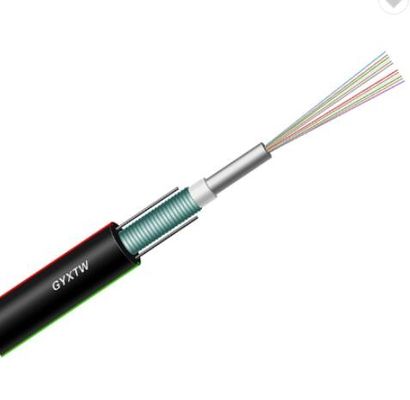

記述: 2-24中心GYXTWの屋外の空気の光ファイバケーブルのofc
「2-24中心GYXTWの屋外の空気の光ファイバケーブルのofc 「は水をはじく混合物で満ちている高い係数材料のなされる緩い管に250のμm繊維を挿入することによって組み立てられる。2本の平行鋼線は突き出るべき両側に置かれる。ビニールの外装はケーブルで通信される。
緩い管は両面のプラスチック上塗を施してある鋼鉄ストリップ（PSP）が縦方向に塗られ、ケーブルの小型であることそして縦方向の防水を保障するために水妨害材料は鋼鉄ストリップと緩い管の間で加えられる。
2-24中心GYXTWの屋外の空気の光ファイバケーブルのofcの特徴
1. よい防水および湿気抵抗を保障する完全な断面水ブロック構造;
2. 緩い管は特別なグリースで光ファイバーを保護するために満ちている;
3. 2本の平行円形の鋼線は張力および側面圧力に抵抗する;
4. 小さい外径、軽量、優秀な曲がる性能が付いている光ファイバーケーブル;
5. 緩い管はケーブルの物理的な中心で取付けられ、作動することは容易である。
6. ポリエチレンの外装はケーブルを持っているよい紫外線抵抗を作る
7. プロダクト生命25年以上
2-24中心GYXTWの屋外の空気の光ファイバケーブルのofcの構造および技術仕様
繊維変数
| いいえ。 | 項目 | 単位 | 指定 | |
| G.652D | ||||
| 1 | モード分野直径 | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | クラッディングの直径 | μm | 124.8±0.7 | |
| 3 | クラッディングの非環状 | % | ≤0.7 | |
| 4 | Core-Cladding同心性の間違い | μm | ≤0.5 | |
| 5 | コーティングの直径 | μm | 245±5 | |
| 6 | コーティングの非環状 | % | ≤6.0 | |
| 7 | クラッディング コーティングの同心性の間違い | μm | ≤12.0 | |
| 8 | ケーブルの遮断波長 | nm | λcc≤1260 | |
| 9 | 減少（最高。） | 1310nm | dB/km | ≤0.4 |
| 1550nm | dB/km | ≤0.3 | ||
ケーブル変数
| 項目 | 指定 | |
| 繊維の計算 | 4/6/12/24 | |
| 着色されたコーティング繊維 | 次元 | 250µm±15µm |
| 色 | 、青い、オレンジ、ブラウン、ピンク灰色、白い、赤い、黒い、黄色い紫色水緑 | |
| 緩い管 | 次元 | 2.1mm±0.05mm |
| 材料 | PBT | |
| 色 | 自然 | |
| 強さメンバー | 直径 | 0.8mm |
| 材料 | 鋼鉄 | |
| PSP | 直径 | 4.1 mm±0.1mm |
| 厚さ | 0.45mm | |
| 外のジャケット | 次元 | 8.0mm±0.2mm |
| 材料 | PE | |
| 色 | 黒い | |
機械および環境の特徴
| 項目 | 結合しなさい | 指定 |
| 張力（長期） | N | 600 |
| 張力（短期） | N | 1500 |
| クラッシュ（長期） | N/10cm | 300 |
| 押しつぶしなさい（短期） | N/10cm | 1000 |
| Min.曲げ半径（原動力） | mm | 20D |
| Min.曲げ半径（空電） | mm | 10D |
| 設置温度 | ℃ | -20~+60 |
| 実用温度 | ℃ | -40~+70 |
| 保管温度 | ℃ | -40~+70 |
| 機械性能 | |
| 最高の張力性能 | IEC 60794-1-2-E |
| 最高。操作の張力 | IEC 60794-1-2-E1 |
| クラッシュ テスト | IEC 6079 – 1-2-E3 |
| 衝撃試験 | IEC 60794-1-2-E4 |
| 繰り返された曲がること | IEC 60794-1-2-E6 |
| ねじりテスト | IEC 60794-1-2-E7 |
| ケーブル・ベンド | IEC 60794-1-2-E11A |
| 減少係数 | ITU-T G.652 |
| 構造テスト | IEC-60793-1-20 |
| 環境パフォーマンス | |
| 温度の循環 | IEC 60794-1-2-F1 |
| 水浸透 | IEC 60794-1-2-F5B |
| ファイルの混合の流れ | IEC 60794-1-E14 |
私達のサービス
1.24hours 1対1のオンライン サービスは有効なサポートを保障する。
ホテル予約からの工場訪問への2.Considerate顧客の受信。
順序の確認からのプロダクト輸送への3.Excellent心配。

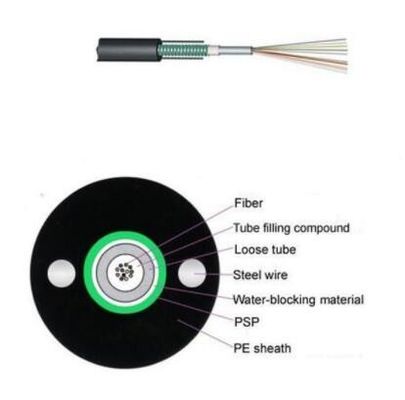

2-24中心GYXTWの屋外の空気の光ファイバケーブルのofcのデッサン
2-24中心GYXTWの屋外の空気の光ファイバケーブルのofcのパッケージ
より多くのプロダクトはカスタマイズした
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
減少 （+20°C） |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
帯域幅（A）クラス |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
開口数 |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
ケーブルの締切りWavelengthλcc |
≤1260nm |
≤1480nm |
|
|
|
