商品の詳細:
|
名前: | GYTC8Sの屋外の空気の多中心の単一モードG652d図8光ファイバケーブル10の中心 | 繊維のタイプ: | G652D |
---|---|---|---|
繊維の計算: | 24F | タイプ: | 光ファイバ ケーブル |
ケーブルの直径: | 9.8*18.5mm | 強さメンバー: | 鋼線 |
取付け: | Self-supporting/空気 | 適用: | 空気の取付け |
メッセンジャーのメンバー: | 鋼線 | 証明: | ISO9001/CE |
繊維の選択: | ITU G652D、G657A、OM1、OM2、OM3、OM4 | 色: | カスタマイズされる |
ハイライト: | GYTC8Sの屋外の架空ケーブル,10の中心の空気図8光ファイバケーブル,G652Dの空気図8光ファイバケーブル |
GYTC8Sの屋外の空気の多中心の単一モードG652d図8光ファイバケーブル10の中心
GYTC8Sの屋外の空気の多中心の単一モードG652d図8光ファイバケーブル10の中心の記述
GYXTC8Sケーブルは水をはじく混合物で満ちている高係数材料のなされる緩い管に250μm繊維を挿入することによって組み立てられる。緩い管は両面のプラスチック上塗を施してある鋼鉄ストリップ(PSP)が縦方向に塗られ、ケーブルの密集した、縦方向水妨害を保障するために水妨害材料は鋼鉄ストリップと緩い管の間で加えられ鋼鉄繊維は8型のタイプに統合される。ポリエチレンの外装の中。
GYTC8Sの屋外の空気の多中心の単一モードG652d図8光ファイバケーブル10の中心の特徴
·鋼線の繊維に置くself-supporting間接費のために便利、設置コストを削減する非常に高い引張強さがある。
·よい機械および温度の特性を持っている。
·緩い管材料自体によい加水分解の抵抗が高力あり。
·管は特別なグリースで繊維を保護するために満ちている。
·倍の上塗を施してある鋼鉄ストリップ(PSP)はケーブルの湿気抵抗を改善する。
·小さい直径、軽量および置くこと容易。
·長い配達長さおよび低価格。
GYTC8Sの屋外の空気の多中心の単一モードG652d図8光ファイバケーブル10の中心の変数データ
モデル | 繊維の計算 | 管の計算 | 満ちるロープの計算 |
重量 (kg/km) |
張力 (n) |
クラッシュ (N/100mm) |
静的な/原動力曲げ半径 (mm) |
GYTC8A-2~6Xn | 2~6 | 1 | 4 | 158 | 懸濁液ワイヤーの直径に従って | 300/1000 | 10D/20D |
GYTC8A-8~12Xn | 8~12 | 2 | 3 | 158 | |||
GYTC8A-14~18Xn | 14~18 | 3 | 2 | 158 | |||
GYTC8A-20~24Xn | 20~24 | 4 | 1 | 158 | |||
GYTC8A-26~30Xn | 26~30 | 5 | 0 | 158 |
技術的な変数:
ケーブルの計算 |
外装 直径 |
重量 |
最低 正当 抗張 強さ(N) |
最低の正当 クラッシュの負荷 (N/100mm) |
最低 曲がること 半径 (MM) |
貯蔵 温度 |
|||
(MM) | (kg) | 不足分 言葉 |
長い 言葉 |
不足分 言葉 |
長い 言葉 |
不足分 言葉 |
長い 言葉 |
(℃) |
|
6 | 3.0 x 9.8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
12 | 3.0 x 9.8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
光ファイバーG.652Dの単一モード(B1.3)
|
|||
項目
|
標準
|
単位
|
|
減少
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
分散
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
ゼロ分散の波長
|
1300~1322
|
(nm)
|
|
ゼロ分散斜面
|
≤0.091
|
ps/(nm2•km)
|
|
PMD
|
PMDの単一繊維
|
≤0.15
|
ps/√km
|
PMD Qリンク
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
クラッディングの直径
|
125±1.0
|
μm
|
|
クラッディングの非環状
|
≤0.8
|
%
|
|
Core-cladding同心性の間違い
|
≤0.6
|
μm
|
|
コーティングの直径
|
245±10
|
μm
|
|
クラッディング/コーティングの同心性の間違い
|
≤10.0
|
μm
|
|
遮断波長
|
1.18~1.33
|
μm
|
|
Macrobendの減少
(ф 50mm、100つの周期)
|
1550nm
|
≤0.05
|
dB
|
1625nm
|
≤0.05
|
dB
|
|
曲げ半径
|
≥5
|
m
|
|
動的疲労変数
|
≥20
|
nd
|
|
付加的な減少
@1310nm及び
@1550nm
|
温度の循環テスト:
(- 60℃~85℃、3つの周期) |
≤0.03
|
dB/km
|
水はテストを浸す:
(30日間23℃) |
≤0.03
|
dB/km
|
|
湿気がある熱テスト:
(30日間85℃、85%RH) |
≤0.03
|
dB/km
|
|
熱老化するテスト (30日間85℃)
|
≤0.03
|
dB/km
|
|
暖かい水はテストを浸す:(15日間60℃)
|
≤0.03
|
dB/km
|
FAQ
支払
大口注文のために、T/T、L/CおよびE信用ラインはすべて提供される。
小さい順序のために、信用カードは受け入れられる。
船積み及び配達
私達は10-30日以内のプロダクトを送る。
空気によって区分される私達は容器による小さいですか大口注文を出荷する。
リターンおよび保証すべてのプロダクトは船の前にテストされた
すべてのプロダクトは保証2年の過す。人造問題がなければ、私達はあなたのために自由に取り替えるか、または修理する。
私達は最もよい売り上げ後のサービスを所有する。どの問題でも起これば、私達のチームは顧客を求めるために全力を尽くす。

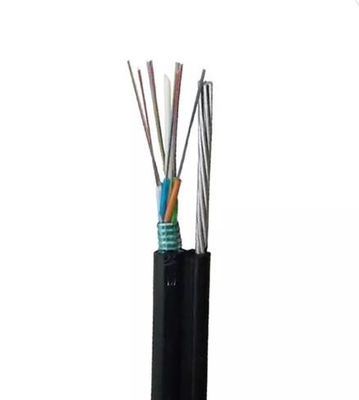

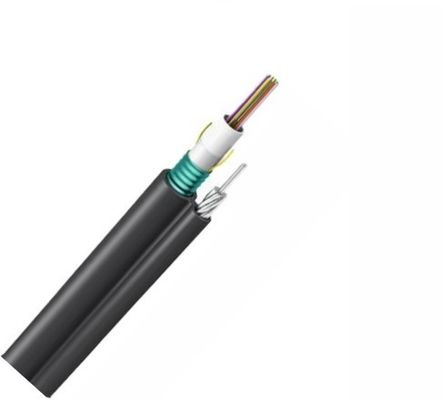

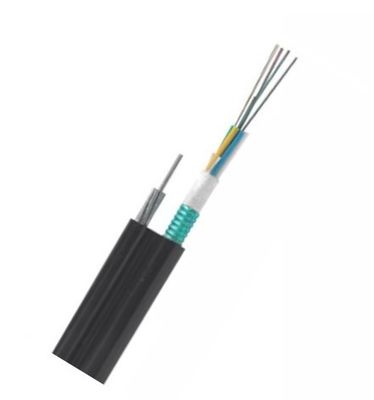

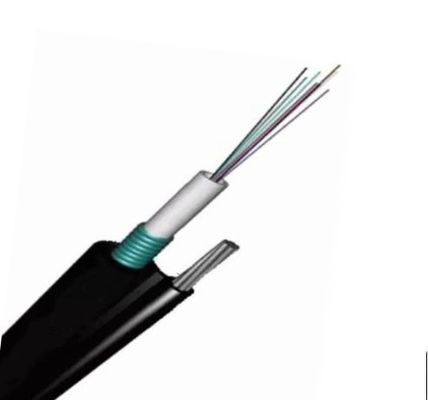

GYTC8Sの屋外の空気の多中心の単一モードG652d図8光ファイバケーブル10の中心のデッサン
