GYTC8S 24の中心の光ファイバケーブル図8単一モード屋外繊維ケーブル

GYTC8S 24の中心の光ファイバケーブル図8単一モード屋外繊維ケーブル
GYTC8S 24の中心の光ファイバケーブル図8単一モード屋外繊維ケーブル GYTC8S 24の中心の光ファイバケーブル図8単一モード屋外繊維ケーブル GYTC8S 24の中心の光ファイバケーブル図8単一モード屋外繊維ケーブル

大画像 :  GYTC8S 24の中心の光ファイバケーブル図8単一モード屋外繊維ケーブル

商品の詳細:
起源の場所: 中国
ブランド名: WRC-24 core fiber optic cable figure8 gytc8s outdoor single mode cables
証明: ISO9001
モデル番号: 24の中心の光ファイバケーブルfigure8 gytc8sの屋外の単一モードケーブル
お支払配送条件:
最小注文数量: 2000メートル
価格: USD170-USD570/Km
パッケージの詳細: 輸出カートンのパッキング
受渡し時間: 5-20日
支払条件: ウェスタン・ユニオン、MoneyGram、T/T、L/C
供給の能力: 1日あたりの1000のKm

GYTC8S 24の中心の光ファイバケーブル図8単一モード屋外繊維ケーブル

説明
名前: 24の中心の光ファイバケーブルfigure8 gytc8sの屋外の単一モードケーブル 繊維のタイプ: G652D
繊維の計算: 24F タイプ: 光ファイバ ケーブル
ケーブルの直径: 9.8*18.5mm 強さメンバー: 鋼線
取付け: Self-supporting/空気 適用: 長距離の通信システム
ハイライト:

24F 24中心は8屋外繊維ケーブルを計算する

,

24F 24中心は8つの屋外繊維ケーブルを計算する

,

24F 24中心GYTC8S屋外繊維ケーブル

24の中心の光ファイバケーブルfigure8 gytc8sの屋外の単一モードケーブル



24の中心の光ファイバケーブルfigure8 gytc8sの屋外の単一モードケーブルの記述

*緩い管様式、図8光ファイバーケーブルは、混合物、鋼線の金属中央強さメンバーが付いている光ファイバーケーブルをゼリー状にする。
*波形の鋼鉄tape/ALの結合の棒に棒か前提に棒として頭上式の取付けのために適した鋼鉄メッセンジャー ワイヤーと装甲満ちる混合物および防水テープ。

24の中心の光ファイバケーブルfigure8 gytc8sの屋外の単一モードケーブルのの特徴
*高力、追跡抵抗力がある外装。

* GYXTC8Sケーブルは支持の部分として座礁させたワイヤーと図8構造であるために伴われる。

* 250μm繊維はケーブルの本部で高い係数のプラスチックから成っている緩い管に置かれる。

*管は耐水性の満ちる混合物で満ちている。

高い引張強さを保障するために*それから管はaramidヤーンと囲まれる。

ケーブルは薄いPE (ポリエチレン)の外装で*その後で…覆われる。



変数データ

数字繊維。
外の直径(mm)
重量(kg/km)
張力(n)
衝突のローディング(N/100mm)
短期
長期
短期
長期
2-30
9.5*18.2
150
≥6000
≥2000
≥1000
≥300
32-48
10.2*18.9
162
50-60
10.2*19.2
173
62-72
10.9*19.9
197
74-84
12.1*21.1
217
86-96
12.1*21.1
217

1つは、座礁させたワイヤーの高い引張強さself-supportingの条件を満たし、設置コストを削減する。
2、よい機械および温度の性能
3の抵抗力がある加水分解である高力緩い管
4の特別な管の詰物の混合物繊維の重大な保護を保障するため
5の緩い管の詰物の混合物
6つ、Aramidは提供する付加的な機械保護をまいはだを詰める
7の緩い管の詰物の混合物
8,100%ケーブルの中心の詰物

光ファイバーG.652Dの単一モード(B1.3)
項目
標準
単位


減少
1310nm
≤0.35
dB/km
1383nm
≤0.33
dB/km
1550nm
≤0.21
dB/km
1625nm
≤0.24
dB/km

分散
1288nm~1339nm
|D|≤3.4
ps/(nm·km)
1271nm~1360nm
|D|≤5.3
ps/(nm·km)
1550nm
≤17.8
ps/(nm·km)
ゼロ分散の波長
1300~1322
(nm)
ゼロ分散斜面
≤0.091
ps/(nm2•km)

PMD
PMDの単一繊維
≤0.15
ps/√km
PMD Qリンク
≤0.08
ps/√km
MDF
1310nm
9.2±0.4
um
クラッディングの直径
125±1.0
μm
クラッディングの非環状
≤0.8
%
Core-cladding同心性の間違い
≤0.6
μm
コーティングの直径
245±10
μm
クラッディング/コーティングの同心性の間違い
≤10.0
μm
遮断波長
1.18~1.33
μm

Macrobendの減少
(ф 50mm、100つの周期)
1550nm
≤0.05
dB
1625nm
≤0.05
dB
曲げ半径
≥5
m
動的疲労変数
≥20
nd



付加的な減少
@1310nm及び
@1550nm
温度の循環テスト:
(- 60℃~85℃、3つの周期)
≤0.03
dB/km
水はテストを浸す:
(30日間23℃)
≤0.03
dB/km
湿気がある熱テスト:
(30日間85℃、85%RH)
≤0.03
dB/km

熱老化するテスト

(30日間85℃)
≤0.03
dB/km
暖かい水はテストを浸す:(15日間60℃)
≤0.03
dB/km




24の中心の光ファイバケーブルfigure8 gytc8sの屋外の単一モードケーブルのデッサン

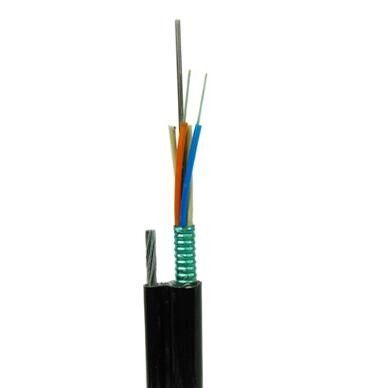

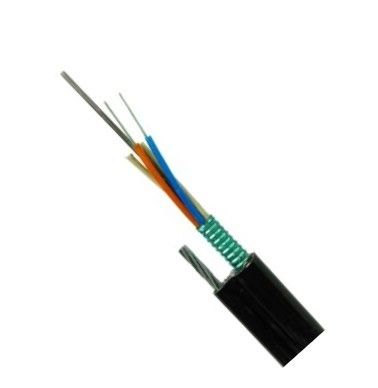

GYTC8S 24の中心の光ファイバケーブル図8単一モード屋外繊維ケーブル 0GYTC8S 24の中心の光ファイバケーブル図8単一モード屋外繊維ケーブル 1





また好むかもしれない

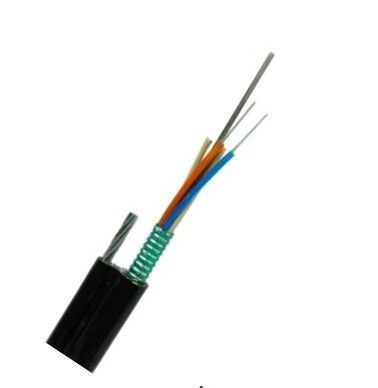

GYTC8S 24の中心の光ファイバケーブル図8単一モード屋外繊維ケーブル 2
