商品の詳細:
|
| 名前: | 屋外の空気GYXTC8Y 12の中心は8光ファイバーケーブルを計算する | 繊維のタイプ: | G652D |
|---|---|---|---|
| 繊維の計算: | 24F | タイプ: | 光ファイバ ケーブル |
| ケーブルの直径: | 9.8*18.5mm | 強さメンバー: | 鋼線 |
| 取付け: | Self-supporting/空気 | 適用: | 長距離の通信システム |
| メッセンジャーのメンバー: | 鋼線 | 証明: | ISO9001/CE |
| 繊維の選択: | ITU G652D、G657A、OM1、OM2、OM3、OM4 | 色: | カスタマイズされる |
| ハイライト: | 12の中心の空気図8光ファイバケーブル,GYXTC8Yの空気図8光ファイバケーブル,GYXTC8Y 12の中心の光ファイバケーブル |
||

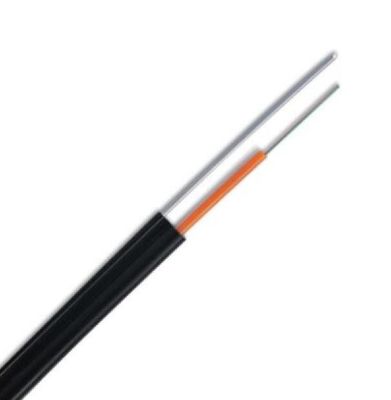

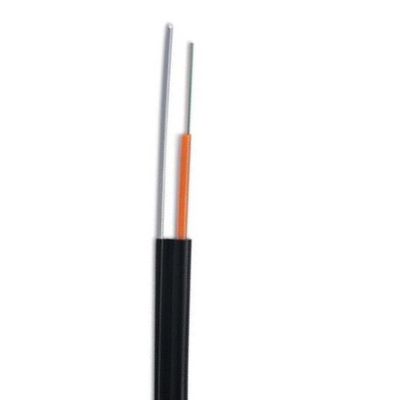

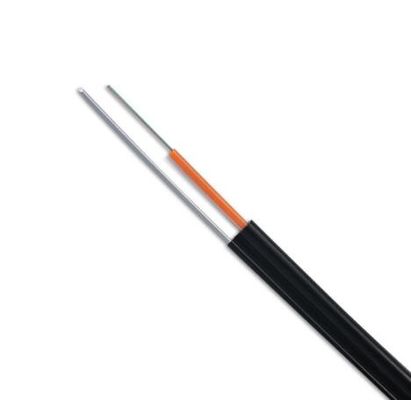

屋外の空気GYXTC8Y 12の中心は8光ファイバーケーブルを計算する
屋外の空気GYXTC8Y 12の中心の記述は8光ファイバーケーブルを計算する
GYFTC8Yの繊維光学の架空ケーブルは非装甲7x1.0mm鋼鉄繊維ワイヤーself-supportingケーブルである。緩い管は高い係数のプラスチック（PBT）から成っている、防水ゲルで満ちている。緩く管は非金属のまわりで増強するメンバー（FRP）を座礁する。外の外装は紫外線抵抗のPEのジャケットから成っている。図8 self-supporting構造は高い引張強さを提供するために容易な、費用節約の空気の取付けを可能にし。鋼鉄繊維ワイヤーself-supportingメンバーは高い抗張抵抗力がある与える。
屋外の空気GYXTC8Y 12の中心の特徴は8光ファイバーケーブルを計算する
1. よい機械および温度の性能
2. 抵抗力がある加水分解である高力緩い管
3. 特別な管の詰物の混合物繊維の重大な保護を保障するため
4. 特に設計されていた密集した構造は緩い管が縮まることを防ぐことでよい
5. PEの外装は紫外放射からケーブルを保護する
6. 軽量の設計は安価およびまた容易な取付けを持って来る
7.Anti電磁気の能力。
8.Smallケーブルの直径、self-supporting軽いケーブルの重量
9.Easily取付け。
屋外の空気GYXTC8Y 12の中心の変数データは8光ファイバーケーブルを計算する
| 項目 | 記述 | |
| ケーブルの前 | ケーブルの後 | |
| atten.1310 | ≤0.35dB/km | ≤0.36dB/km |
| atten.1383 | ≤0.35dB/km | ≤0.36dB/km |
| atten.1550 | ≤0.21dB/km | ≤0.22dB/km |
| atten.1625 | ≤0.23dB/km | ≤0.24dB/km |
| ケーブルの遮断波長 | ≤1260 nm | |
| ゼロ分散の波長 | 1300 | 1324 nm | |
| ゼロ分散斜面 | ≤0.091 ps/（nm2.km） | |
| モード分野直径 | @ 1310 nm 8.8~9.6μm | |
| 中心/覆われた同心性の間違い | ≤0.6μm | |
| クラッディングの直径 | 125±1.0μm | |
| クラッディングの非環状 | ≤1.0% | |
| 第一次コーティングの直径 | 245±7μm | |
|
マクロくねりは減少16mmの半径、1つの回転を引き起こした 25mmの半径、100つの回転 30mmの半径、100つの回転 |
Δ≤0.05dB @1550nm Δ≤0.05dB @1550nm Δ≤0.05 dB @1625nm |
|
|
数字繊維。
|
外の直径（mm）
|
重量（kg/km）
|
張力（n）
|
衝突のローディング（N/100mm）
|
||
|
短期
|
長期
|
短期
|
長期
|
|||
|
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
|
32-48
|
10.2*18.9
|
162
|
||||
|
50-60
|
10.2*19.2
|
173
|
||||
|
62-72
|
10.9*19.9
|
197
|
||||
|
74-84
|
12.1*21.1
|
217
|
||||
|
86-96
|
12.1*21.1
|
217
|
||||
技術的な変数:
ケーブルの計算 |
外装 直径 |
重量 |
最低 正当 抗張 強さ（N） |
最低の正当 クラッシュの負荷 （N/100mm） |
最低 曲がること 半径 （MM） |
貯蔵 温度 |
|||
| （MM） | （kg） | 不足分 言葉 |
長い 言葉 |
不足分 言葉 |
長い 言葉 |
不足分 言葉 |
長い 言葉 |
（℃） |
|
| 6 | 3.0 x 9.8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
| 12 | 3.0 x 9.8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
|
光ファイバーG.652Dの単一モード（B1.3）
|
|||
|
項目
|
標準
|
単位
|
|
|
減少
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
分散
|
1288nm~1339nm
|
|D|≤3.4
|
ps/（nm·km）
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/（nm·km）
|
|
|
1550nm
|
≤17.8
|
ps/（nm·km）
|
|
|
ゼロ分散の波長
|
1300~1322
|
（nm）
|
|
|
ゼロ分散斜面
|
≤0.091
|
ps/（nm2•km）
|
|
|
PMD
|
PMDの単一繊維
|
≤0.15
|
ps/√km
|
|
PMD Qリンク
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
クラッディングの直径
|
125±1.0
|
μm
|
|
|
クラッディングの非環状
|
≤0.8
|
%
|
|
|
Core-cladding同心性の間違い
|
≤0.6
|
μm
|
|
|
コーティングの直径
|
245±10
|
μm
|
|
|
クラッディング/コーティングの同心性の間違い
|
≤10.0
|
μm
|
|
|
遮断波長
|
1.18~1.33
|
μm
|
|
|
Macrobendの減少
（ф 50mm、100つの周期）
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
曲げ半径
|
≥5
|
m
|
|
|
動的疲労変数
|
≥20
|
nd
|
|
|
付加的な減少
@1310nm及び
@1550nm
|
温度の循環テスト:
（- 60℃~85℃、3つの周期） |
≤0.03
|
dB/km
|
|
水はテストを浸す:
（30日間23℃） |
≤0.03
|
dB/km
|
|
|
湿気がある熱テスト:
（30日間85℃、85%RH） |
≤0.03
|
dB/km
|
|
|
熱老化するテスト （30日間85℃）
|
≤0.03
|
dB/km
|
|
|
暖かい水はテストを浸す:（15日間60℃）
|
≤0.03
|
dB/km
|
|
FAQ
1.Are実質の製造業者か。
はい。私達は560以上スタッフを持つ実質の製造業者である。
2.何年ずっとファイバ・オプティックスの分野にであるか。
2001年以来。
3.Can小さい順序を受け入れるためか。
はい、小さい順序は利用できる。私達はビジネスは小さい順序から常にあることを私達が知っているように私達の顧客の新しいプロジェクトを支える。
4.Whatはあなたの保証期間であるか。
光ファイバケーブルのための25年
5.Whichあなたが持っている種類の証明か。
ISO9001、SGS、CIQ。
6.Whatはあなたの受渡し時間であるか。
通常2-30仕事日以内に
7.Whatあなたの支払は方法であるか。
T/T、L/C、ウェスタン・ユニオンおよびPaypal。
8.Canカスタマイズされたプロダクトおよびロゴを供給するためか。
はい。私達はOEM&ODMサービスを供給する。私達にあなたのデッサンを送ることができる。
屋外の空気GYXTC8Y 12の中心のデッサンは8光ファイバーケーブルを計算する
