商品の詳細:
|
| 適用: | テレコミュニケーション、電気通信、ネットワーク、インターネット、LAN | 繊維のタイプ: | G652D、単一モードまたは多モード、50/125,62.5/125、OM3 |
|---|---|---|---|
| コンダクターの数: | 2,4,8,12,24,48,96 | タイプ: | 単一モードg652dの屋外の光ケーブルのアンテナ、単モード&多重モード |
| 繊維の計算: | 2-288中心 | 色: | 、黒い、青い、カスタマイズされる灰色、緑 |
| ジャケット: | PE、MDPE、LSZH、ポリ塩化ビニール | 名前: | 2 4 6 8 10 12中心GYXTW GYXTW53の単一モード屋外コミュニケーション光ファイバケーブル |
| 長さ: | 2km、またはカスタマイズされた長さ | ジャケット材料: | PE、LSZH、TPU、LSZHまたはポリ塩化ビニール |
| Oem: | 利用できる | 取付け: | 、空気の自己支持管空気 |
| 構造: | 緩い管、Unitube | 実用温度: | -40~75 |
| 外装材料: | LSZHのHDPE、ポリ塩化ビニール | 強さメンバー: | 鋼線、条件によるアルミニウム、または |
| 繊維色: | のオレンジ、ブラウンの水、カスタマイズされる灰色青い | ||
| ハイライト: | GYXTW53コミュニケーション光ファイバケーブル,GYXTWコミュニケーション光ファイバケーブル,GYXTW53 12中心のOfcケーブル |
||
記述: 2 4 6 8 10 12中心GYXTW GYXTW53の単一モード屋外コミュニケーション光ファイバケーブル
「2 4 6 8 10 12中心GYXTW GYXTW53単一モード屋外コミュニケーション光ファイバケーブル「は水をはじく混合物で満ちている高い係数材料のなされる緩い管に250のμm繊維を挿入することによって組み立てられる。2本の平行鋼線は突き出るべき両側に置かれる。ビニールの外装はケーブルで通信される。
緩い管は両面のプラスチック上塗を施してある鋼鉄ストリップ（PSP）が縦方向に塗られ、ケーブルの小型であることそして縦方向の防水を保障するために水妨害材料は鋼鉄ストリップと緩い管の間で加えられる。
2 4 6 8 10 12中心GYXTW GYXTW53の単一モード屋外コミュニケーション光ファイバケーブルの特徴
1. よい防水および湿気抵抗を保障する完全な断面水ブロック構造;
2. 緩い管は特別なグリースで光ファイバーを保護するために満ちている;
3. 2本の平行円形の鋼線は張力および側面圧力に抵抗する;
4. 小さい外径、軽量、優秀な曲がる性能が付いている光ファイバーケーブル;
5. 緩い管はケーブルの物理的な中心で取付けられ、作動することは容易である。
6. ポリエチレンの外装はケーブルを持っているよい紫外線抵抗を作る
7. プロダクト生命25年以上
2 4 6 8 10 12中心GYXTW GYXTW53の単一モード屋外コミュニケーション光ファイバケーブルの構造および技術仕様
繊維変数
| いいえ。 | 項目 | 単位 | 指定 | |
| G.652D | ||||
| 1 | モード分野直径 | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | クラッディングの直径 | μm | 124.8±0.7 | |
| 3 | クラッディングの非環状 | % | ≤0.7 | |
| 4 | Core-Cladding同心性の間違い | μm | ≤0.5 | |
| 5 | コーティングの直径 | μm | 245±5 | |
| 6 | コーティングの非環状 | % | ≤6.0 | |
| 7 | クラッディング コーティングの同心性の間違い | μm | ≤12.0 | |
| 8 | ケーブルの遮断波長 | nm | λcc≤1260 | |
| 9 | 減少（最高。） | 1310nm | dB/km | ≤0.4 |
| 1550nm | dB/km | ≤0.3 | ||
ケーブル変数
| 有能な計算 | 外装の直径 | 重量 | 最低の正当な引張強さ（N） | 最低の正当なクラッシュの負荷（N/100mm） |
最低の曲げ半径（MM） |
適した温度 |
||||
| （中心） | （MM） | （KG） | 短期 |
長期 |
短期 |
長期 |
短期 |
長期 |
（℃） | |
| 2 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 4 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 6 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 8 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 10 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 12 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 24 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 繊維の標準的な制御 | ||||||||||
繊維のタイプ |
多重モード | G.651 | A1a:50/125 | 勾配タイプr.i. | ||||||
| A1b:62.5/125 | ||||||||||
| 単モード | G.652 （A、B、CのD） | B1.1routines | ||||||||
| G.653 | B2ゼロ ディスパージョン・シフト型 | |||||||||
| G.654 | B1.2遮断波長の転位 | |||||||||
| G.655 | B4非ゼロのディスパージョン・シフト型 | |||||||||
| 機械性能 | |
| 最高の張力性能 | IEC 60794-1-2-E |
| 最高。操作の張力 | IEC 60794-1-2-E1 |
| クラッシュ テスト | IEC 6079 – 1-2-E3 |
| 衝撃試験 | IEC 60794-1-2-E4 |
| 繰り返された曲がること | IEC 60794-1-2-E6 |
| ねじりテスト | IEC 60794-1-2-E7 |
| ケーブル・ベンド | IEC 60794-1-2-E11A |
| 減少係数 | ITU-T G.652 |
| 構造テスト | IEC-60793-1-20 |
| 環境パフォーマンス | |
| 温度の循環 | IEC 60794-1-2-F1 |
| 水浸透 | IEC 60794-1-2-F5B |
| ファイルの混合の流れ | IEC 60794-1-E14 |
私達のサービス
1.24hours 1対1のオンライン サービスは有効なサポートを保障する。
ホテル予約からの工場訪問への2.Considerate顧客の受信。
順序の確認からのプロダクト輸送への3.Excellent心配。

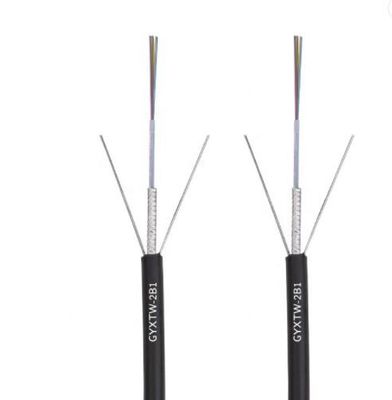

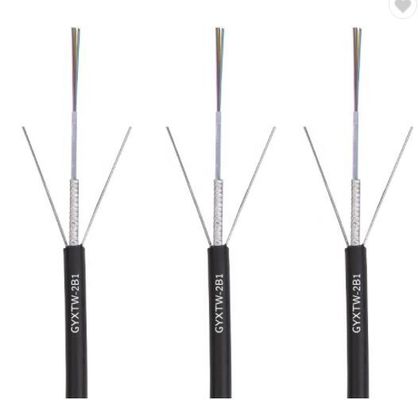

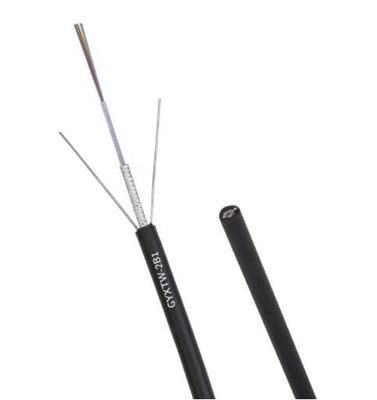

2 4 6 8 10 12中心GYXTW GYXTW53の単一モード屋外コミュニケーション光ファイバケーブルのデッサン

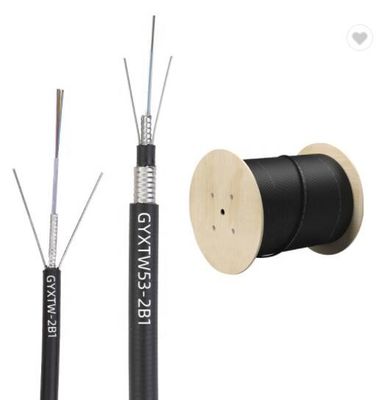

2 4 6 8 10 12中心GYXTW GYXTW53の単一モード屋外コミュニケーション光ファイバケーブルのパッケージ
より多くのプロダクトはカスタマイズした
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
減少 （+20°C） |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
帯域幅（A）クラス |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
開口数 |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
ケーブルの締切りWavelengthλcc |
≤1260nm |
≤1480nm |
|
|
|
