商品の詳細:
|
| 適用: | テレコミュニケーション、電気通信、ネットワーク、インターネット、LAN | 繊維のタイプ: | G652D、単一モードまたは多モード、50/125,62.5/125、OM3 |
|---|---|---|---|
| コンダクターの数: | 2,4,8,12,24,48,96 | タイプ: | 単一モードg652dの屋外の光ケーブルのアンテナ、単モード&多重モード |
| 繊維の計算: | 2-288中心 | 色: | 、黒い、青い、カスタマイズされる灰色、緑 |
| ジャケット: | PE、MDPE、LSZH、ポリ塩化ビニール | 名前: | GYXTWの光ファイバケーブルの単一モード2-12cores Unitubeライト装甲ケーブル |
| 長さ: | 2km、またはカスタマイズされた長さ | ジャケット材料: | PE、LSZH、TPU、LSZHまたはポリ塩化ビニール |
| Oem: | 利用できる | 取付け: | 、空気の自己支持管空気 |
| 構造: | 緩い管、Unitube | 実用温度: | -40~75 |
| 外装材料: | LSZHのHDPE、ポリ塩化ビニール | 強さメンバー: | 鋼線、条件によるアルミニウム、または |
| 繊維色: | のオレンジ、ブラウンの水、カスタマイズされる灰色青い |

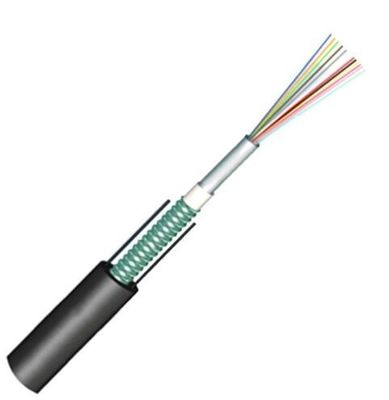

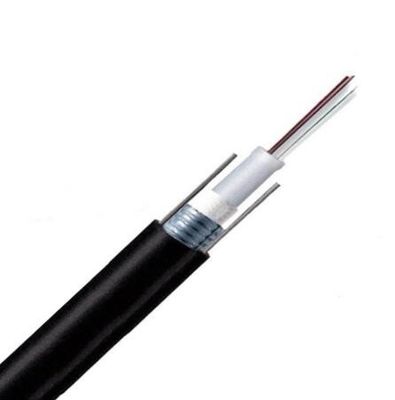

記述: GYXTWの光ファイバケーブルの単一モード2-12cores Unitubeライト装甲ケーブル
「GYXTW光ファイバケーブル単一モード2-12cores Unitubeライト装甲ケーブル「は水をはじく混合物で満ちている高い係数材料のなされる緩い管に250のμm繊維を挿入することによって組み立てられる。2本の平行鋼線は突き出るべき両側に置かれる。ビニールの外装はケーブルで通信される。
GYXTWの光ファイバケーブルの単一モード2-12cores Unitubeライト装甲ケーブルの特徴
·よい機械および温度の特性を持っている。
·緩い管材料自体によい加水分解の抵抗が高力あり。
·管は特別なグリースで繊維、よい圧力抵抗および柔らかさに重大な保護を提供するために満ちている。
·倍の上塗を施してある鋼鉄ストリップ（PSP）はケーブルの湿気抵抗を改善する。
·2本の平行ワイヤー ケーブルの引張強さを保障するため。
·小さい直径、軽量および置くこと容易。
·長い配達長さ
GYXTWの光ファイバケーブルの単一モード2-12cores Unitubeライト装甲ケーブルの構造および技術仕様
| 繊維の計算 | ケーブルの重量（kg/km） | 曲げ半径（mm） | 引張強さ（n） | Cruchの抵抗（N/100mm） | |||
| 空電 | 動的 | 長期 | 短期 | 長期 | 短期 | ||
| 2-12 | 124 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
| 14-24 | 147 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
| 26-36 | 150 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
| 38-48 | 207 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
光学変数:
| 50/125µm | 62.5/125µm | G.652 | G.655 | ||
| 減少（+20°C） | @850nm | ≤3.0dB/km | ≤3.3dB/km | ||
| @1300nm | ≤1.0dB/km | ≤ 1.0dB/km | |||
| @1310nm | ≤0.36dB/km | ≤0.4dB/km | |||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| 帯域幅（A）クラス | @850nm | ≥ 500MHz.km | ≥ 200MHz.km | ||
| @1300nm | ≥ 1000MHz.km | ≥ 600MHz.km | |||
| 開口数 | 0.200 ±0.015NA | 0.275 ±0.015NA | |||
| ケーブルの遮断波長のλcc | ≤ 1260nm | ≤ 1450nm |
ケーブル変数
| 有能な計算 | 外装の直径 | 重量 | 最低の正当な引張強さ（N） | 最低の正当なクラッシュの負荷（N/100mm） |
最低の曲げ半径（MM） |
適した温度 |
||||
| （中心） | （MM） | （KG） | 短期 |
長期 |
短期 |
長期 |
短期 |
長期 |
（℃） | |
| 2 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 4 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 6 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 8 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 10 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 12 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 24 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 機械性能 | |
| 最高の張力性能 | IEC 60794-1-2-E |
| 最高。操作の張力 | IEC 60794-1-2-E1 |
| クラッシュ テスト | IEC 6079 – 1-2-E3 |
| 衝撃試験 | IEC 60794-1-2-E4 |
| 繰り返された曲がること | IEC 60794-1-2-E6 |
| ねじりテスト | IEC 60794-1-2-E7 |
| ケーブル・ベンド | IEC 60794-1-2-E11A |
| 減少係数 | ITU-T G.652 |
| 構造テスト | IEC-60793-1-20 |
| 環境パフォーマンス | |
| 温度の循環 | IEC 60794-1-2-F1 |
| 水浸透 | IEC 60794-1-2-F5B |
| ファイルの混合の流れ | IEC 60794-1-E14 |

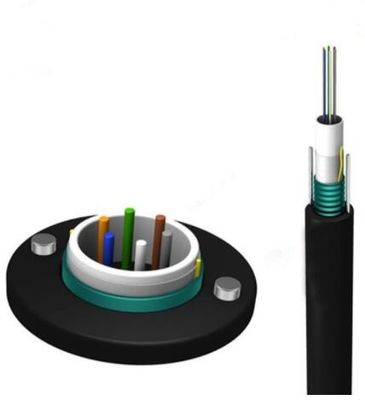

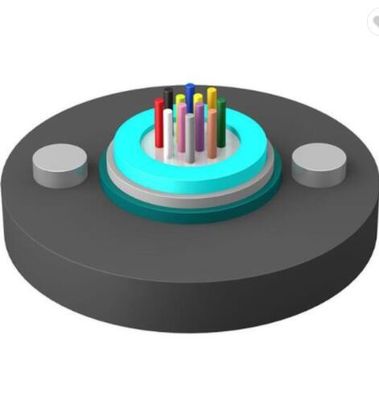

GYXTWの光ファイバケーブルの単一モード2-12cores Unitubeライト装甲ケーブルのデッサン
GYXTWの光ファイバケーブルの単一モード2-12cores Unitubeライト装甲ケーブルのパッケージ
より多くのプロダクトはカスタマイズした
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
減少 （+20°C） |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
帯域幅（A）クラス |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
開口数 |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
ケーブルの締切りWavelengthλcc |
≤1260nm |
≤1480nm |
|
|
|
