商品の詳細:
|
| 名前: | FTTHはドロップ・ケーブル8の中心視覚繊維ケーブルのSelf-supporting繊維光学の低下のftthケーブルを | 波長: | 1650nmへの1260 |
|---|---|---|---|
| タイプ: | 繊維光学plcのディバイダー、1x2 1x4 1x8 1x16 2x8 2x16 | コネクタ: | SC LC |
| ケーブル タイプ:: | 顧客の発注としてG657A1または | 作動のTemperation: | -40℃への85℃ |
| 繊維のいいえ: | 2 4 8 16 | 使用法: | FTTH |
| ハイライト: | FTTHは8つの中心の光ファイバケーブルを落とす,自己支持のFtthのドロップ・ケーブル,8中心FTTHのドロップ・ケーブル |
||

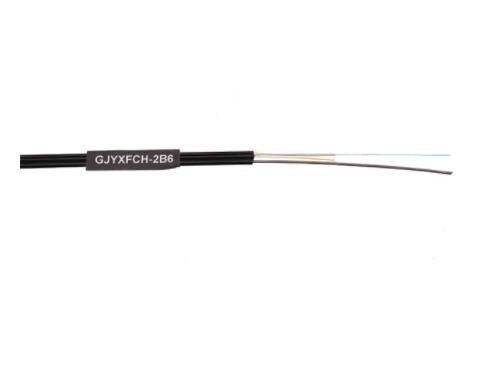

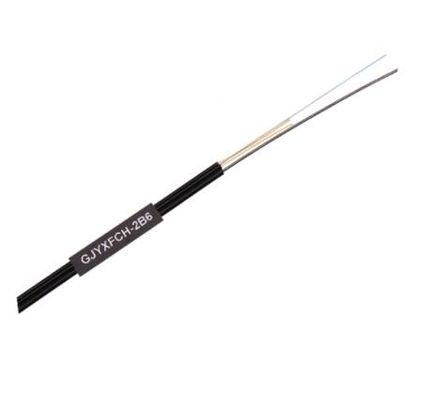

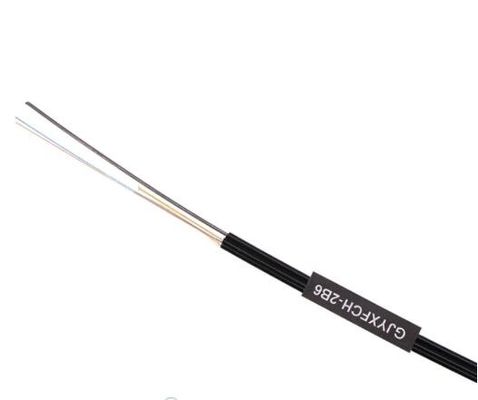

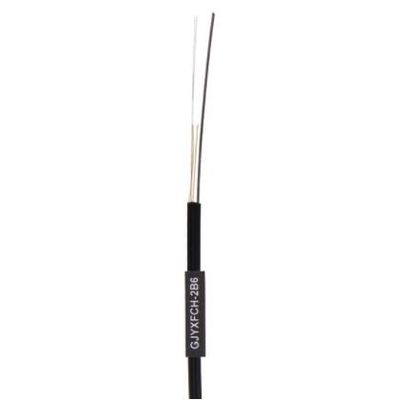

FTTHはドロップ・ケーブル8の中心視覚繊維ケーブルのSelf-supporting繊維光学の低下のftthケーブルを
記述
FTTHの光ファイバケーブルは家へ帰るべき繊維光学ネットワークで装置および部品をつなぐために使用した繊維である。繊維は2平行FRP/steelワイヤー間の位置である。それからそれは直径1.2mmの鋼線によってself-supportedである。最後のこのケーブルは黒くか白いLSZHの外装と完了する。
特徴
1つは、diameter1.2mmの鋼線の高く抗張self-supportingおよび削減する条件を設置コストを満たす。
2つは、2人の平行FRP/の鋼線の強さメンバー繊維を保護するためにクラッシュの抵抗の良い業績を保障する
3つの新しいフルートの設計、容易にストリップおよびスプライスは、取付けおよび維持を簡単にする
4、低い煙のゼロ ハロゲンおよび炎-抑制外装
5の単一モード
6、（4.0±0.2） x （6.0±0.2） mm
7、Telcordia GR-326-COREの指定と迎合的
|
項目
|
|
単位
|
G.657A1指定
|
|
モード分野直径
|
1310nm
|
μm
|
9.0±0.4
|
|
1550nm
|
μm
|
10.1±0.5
|
|
|
クラッディングの直径
|
μm
|
124.8±0.7
|
|
|
クラッディングの非環状
|
%
|
≤0.7
|
|
|
Core-Cladding同心性の間違い
|
μm
|
≤0.5
|
|
|
コーティングの直径
|
μm
|
245±5
|
|
|
コーティングの非環状
|
%
|
≤6.0
|
|
|
クラッディング コーティングの同心性の間違い
|
μm
|
≤12.0
|
|
|
ケーブルの遮断波長
|
nm
|
λcc≤1260
|
|
|
減少（最高。）
|
1310nm
|
dB/km
|
≤0.35
|
|
1550nm
|
dB/km
|
≤0.21
|
|
|
Macro-Bendingの損失
|
1turn×10mm radius@1550nm
|
dB
|
≤0.75
|
|
1turn×10mm radius@1550nm
|
dB
|
≤1.5
|
|
|
光ファイバーG.652Dの単一モード（B1.3）
|
|||
|
項目
|
標準
|
単位
|
|
|
減少
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
分散
|
1288nm~1339nm
|
|D|≤3.4
|
ps/（nm·km）
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/（nm·km）
|
|
|
1550nm
|
≤17.8
|
ps/（nm·km）
|
|
|
ゼロ分散の波長
|
1300~1322
|
（nm）
|
|
|
ゼロ分散斜面
|
≤0.091
|
ps/（nm2•km）
|
|
|
PMD
|
PMDの単一繊維
|
≤0.15
|
ps/√km
|
|
PMD Qリンク
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
クラッディングの直径
|
125±1.0
|
μm
|
|
|
クラッディングの非環状
|
≤0.8
|
%
|
|
|
Core-cladding同心性の間違い
|
≤0.6
|
μm
|
|
|
コーティングの直径
|
245±10
|
μm
|
|
|
クラッディング/コーティングの同心性の間違い
|
≤10.0
|
μm
|
|
|
遮断波長
|
1.18~1.33
|
μm
|
|
|
Macrobendの減少
（ф 50mm、100つの周期）
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
曲げ半径
|
≥5
|
m
|
|
|
動的疲労変数
|
≥20
|
nd
|
|
|
付加的な減少
@1310nm及び
@1550nm
|
温度の循環テスト:
（- 60℃~85℃、3つの周期） |
≤0.03
|
dB/km
|
|
水はテストを浸す:
（30日間23℃） |
≤0.03
|
dB/km
|
|
|
湿気がある熱テスト:
（30日間85℃、85%RH） |
≤0.03
|
dB/km
|
|
|
熱老化するテスト （30日間85℃）
|
≤0.03
|
dB/km
|
|
|
暖かい水はテストを浸す:（15日間60℃）
|
≤0.03
|
dB/km
|
|
FTTHのデッサンはドロップ・ケーブル8の中心視覚繊維ケーブルのSelf-supporting繊維光学の低下のftthケーブルを
