商品の詳細:
|
ジャケット: | LSZH/PVC/HDPE | 外の外装色: | オレンジ |
---|---|---|---|
繊維のタイプ: | OM3 | 適用: | テレコミュニケーション |
強さメンバー: | Aramidは金属線まいはだを詰めたり/ | 中心: | 4/6/8/12 |
製品名: | GYTS GYFTY GJYXCH GYXTW ADSS FTTHの屋内屋外の光ファイバケーブル | ||
ハイライト: | ADSS FTTHの光ファイバケーブル,GYXTW FTTHの光ファイバケーブル,GJYXCH FTTHの繊維光学ワイヤー |

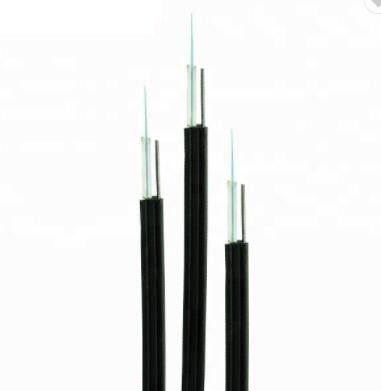

GYTS GYFTY GJYXCH GYXTW ADSS FTTHの屋内屋外の光ファイバケーブル
製品の説明:
特徴:
適用
繊維の特徴:
ケーブル符号 |
繊維 計算 |
ケーブルの直径 mm |
ケーブル 重量 Kg/km |
Tensilse 強さ 長い/短期 N |
クラッシュ 抵抗 長い/短期 N |
Bedning 半径 動的/静的 mm |
GJXFH-1 | 1 | (2.0±0.2) × (3.0±0.2) | 8 | 30/60 | 300/1000 | 15/30 |
GJXFH-2 | 2 | (2.0±0.2) × (3.0±0.2) | 8.5 | 30/60 | 300/1000 | 15/30 |
GJXFH-4 | 4 | (2.0±0.2) × (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
GJXH-1 | 1 | (2.0±0.2) × (3.0±0.2) | 9 | 30/60 | 300/1000 | 15/30 |
GJXH-2 | 2 | (2.0±0.2) × (3.0±0.2) | 9.5 | 30/60 | 300/1000 | 15/30 |
GJXH-4 | 4 | (2.0±0.2) × (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
項目
|
技術変数
|
ケーブル タイプ
|
ドロップ・ケーブル
|
ケーブルの計算
|
1 2 4 6 8 12
|
繊維色
|
緑、黄色い
|
繊維のタイプ
|
9/125 (G657A2)
|
外装色
|
白黒
|
外装材料
|
LSZH
|
ケーブル次元(mm)
|
3.0 (±0.1) *2.0 (±0.1);5.2 (±0.1) *2.0 (±0.1)
|
ケーブルの重量(Kg/km)
|
15
|
Min.の曲げ半径(mm)
|
10 (静的な) 25 (空電) 30 (空電) 60 (空電)
|
減少(dB/km)
|
1310nmの0.4、1550nmの0.3
|
短期抗張(n)
|
200;600
|
クラッシュの抵抗(N/100mm)
|
1000;2200
|
操作の温度(℃)
|
-20~+70℃
|

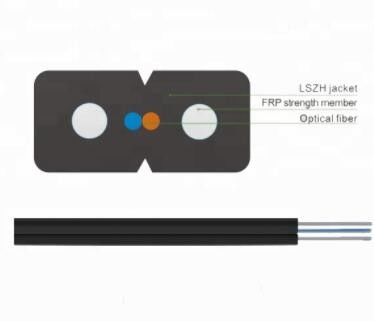

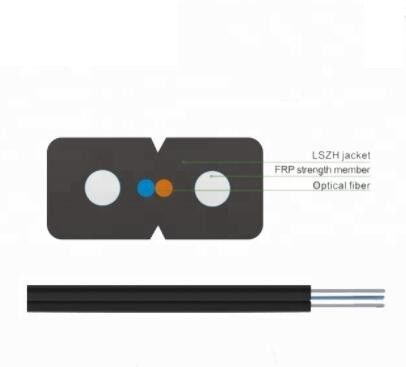

強さメンバー
|
材料
|
電流を通された鋼鉄wire/FRP/KFRP
|
直径
|
2* (0.5~0.8の) mm
|
|
自己サポート メッセンジャー ワイヤー
|
材料
|
電流を通された鋼線
|
直径
|
1.0mm
|
|
外の外装
|
材料
|
LSZH
|
直径
|
1.8±0.2mm
|
|
ケーブルのサイズ(高さ*幅)
|
2.0の(±0.1) mmの× 5.2 (±0.2) mm
|
|
ケーブル外装の厚さ
|
最高。0.8mm/Min. 0.4mm
|
|
メッセンジャーの外装の厚さ
|
0.5~0.7mm
|
|
ケーブルの重量
|
1~2core
|
18.2KG
|
4-6中心
|
18.5KG
|
|
8~24core
|
54KG
|
機械および環境の特徴
項目 | 結合しなさい | 指定 |
張力(長期) | N | 500 |
張力(短期) | N | 1000 |
クラッシュ(長期) | N/10cm | 1000 |
押しつぶしなさい(短期) | N/10cm | 2200 |
Min.曲げ半径(原動力) | mm | 20D |
Min.曲げ半径(空電) | mm | 10D |
設置温度 | ℃ | -20~+60 |
実用温度 | ℃ | -40~+70 |
保管温度 | ℃ | -40~+70 |
