| タイプ: | 光ファイバーケーブル | No.of繊維: | 24 |
|---|---|---|---|
| 使用: | FTTxの解決 | 単モード繊維: | G652D、G657A1、G657A2 |
| 適用: | FTTH、FTTx | 温度を作動させなさい: | -40℃ - +70℃ |
| 製品名: | 2/4/6/8/12/16/24の中心の単一モードの多モード屋外の装甲GYXTW G657A G652DFiber光ケーブル | 波長: | 1310/1550nm |
| ハイライト: | 単一モードG652Dの光ファイバケーブル,G652Dの光ファイバケーブル,装甲GYXTWの光ファイバケーブル |
||

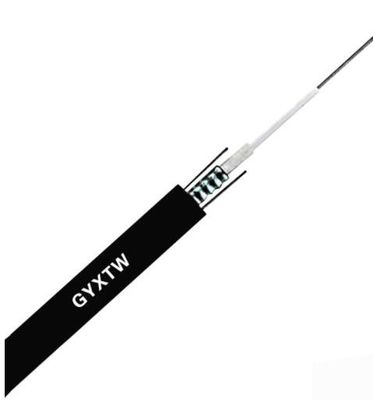

2/4/6/8/12/16/24の中心の単一モードの多モード屋外の装甲GYXTW G657A G652DFiber光ケーブル

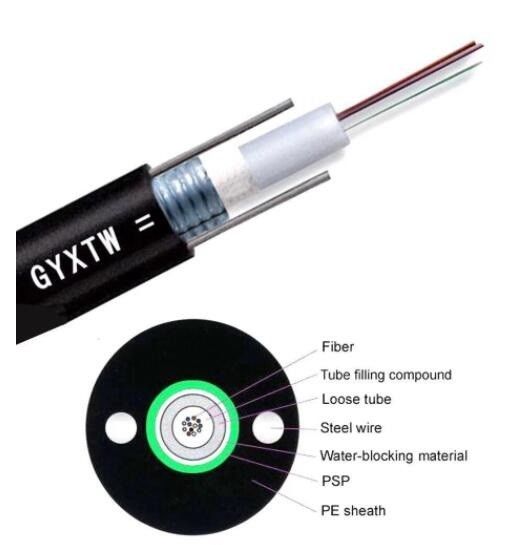

記述
繊維、250μmは高い係数のプラスチックのなされる緩い管で、置かれる。管は耐水性で満ちている
満ちる混合物。管はPSPの層と縦方向に包まれる。PSPと緩い管の水妨害間
材料はケーブルのコンパクトを保つために水密加えられ。2本の平行鋼線は鋼鉄の双方に置かれる
テープ。ケーブルはポリエチレン（PE）の外装と完了する。
製品の機能:
1.小さい外の直径の、軽量および便利な構造
2.馬小屋繊維の余分な長さ制御
3。ケーブルが形作られた後、繊維の付加的な減少はほとんどゼロであり、分散の価値は変わらない
4.優秀な環境パフォーマンス

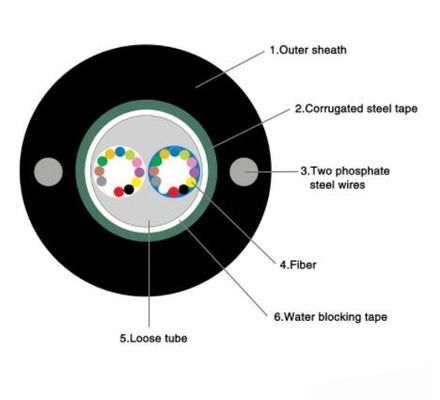

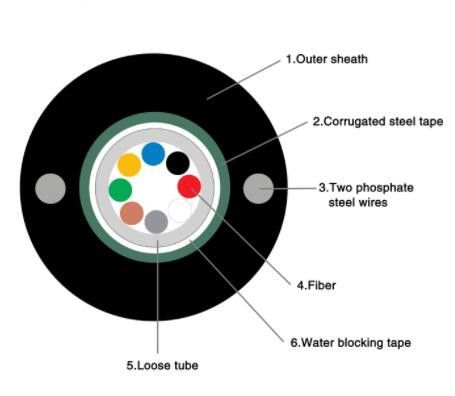

構造特徴:
1.中央緩い管は一度上塗を施してある光ファイバーを保護する
2。光ファイバーはケーブルの中心に集中され、補強はケーブルの両側で配られる
外装
3。層を妨げる水は鋼鉄ベルトとケーブルの中心の間で提供される
4.両面のplastic-coated波形の鋼鉄テープ ポリエチレンの担保付きの外の外装
5.二重鋼線の平行補強
繊維変数
| いいえ。 | 項目 | 単位 | 指定 | |
| G.652D | ||||
| 1 | モード分野直径 | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | クラッディングの直径 | μm | 124.8±0.7 | |
| 3 | クラッディングの非環状 | % | ≤0.7 | |
| 4 | Core-Cladding同心性の間違い | μm | ≤0.5 | |
| 5 | コーティングの直径 | μm | 245±5 | |
| 6 | コーティングの非環状 | % | ≤6.0 | |
| 7 | クラッディング コーティングの同心性の間違い | μm | ≤12.0 | |
| 8 | ケーブルの遮断波長 | nm | λcc≤1260 | |
| 9 | 減少（最高。） | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
ケーブル変数
| 項目 | 指定 | |
| 繊維の計算 | 2~24 | |
| 着色されたコーティング繊維 | 次元 | 250µm±15µm |
| 色 | 、青い、オレンジ、ブラウン、灰色、白緑 | |
| 緩い管 | 次元 | 2.10mm±0.05mm |
| 材料 | PBT | |
| 色 | 自然 | |
| 強さメンバー | 直径 | 1.0mm |
| 材料 | 鋼鉄 | |
| 外のジャケット | 次元 | 8.0mm±0.1mm |
| 材料 | PE | |
| 色 | 黒い | |
機械および環境の特徴
| 項目 | 結合しなさい | 指定 |
| Tensio （長期） | N | 600 |
| 張力（短期） | N | 1500 |
| クラッシュ（長期） | N/10cm | 300 |
| 押しつぶしなさい（短期） | N/10cm | 1000 |
| Min.曲げ半径（原動力） | mm | 20D |
| Min.曲げ半径（空電） | mm | 10D |
| 設置温度 | ℃ | -20~+60 |
| 実用温度 | ℃ | -40~+70 |
| 保管温度 | ℃ | -40~+70 |
パッキング
