商品の詳細:
|
| 単モード繊維: | G657A1/ G657A2 | ジャケット色: | 黄色 |
|---|---|---|---|
| 繊維のNO: | 4/ 8 12/24 | 強さメンバー: | FRP |
| ジャケット: | lszh | 注入口: | Aramidヤーン |
| ブレイクアウトの直径: | 2.0mm/3.0mm | 適用: | 屋内 |
| 温度を作動させなさい: | -40〜80℃ | 型式番号:: | GJBFJH |
| ハイライト: | 屋内光ファイバケーブル80のDegの,Aramidヤーンの注入口の屋内光ファイバケーブル,3.0mmの屋内架空ケーブル |
||

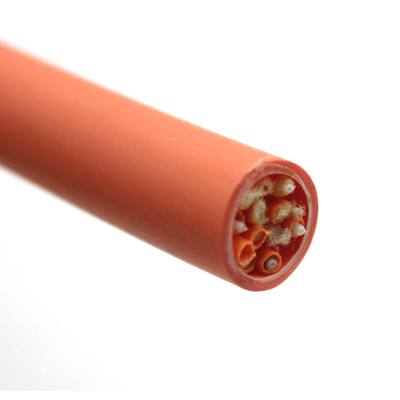

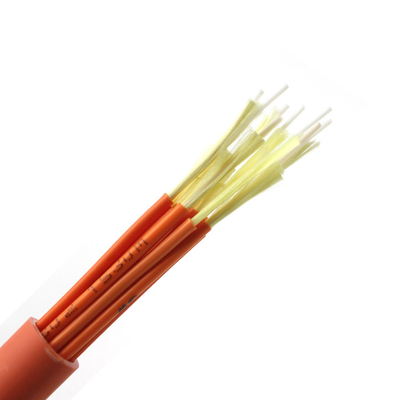

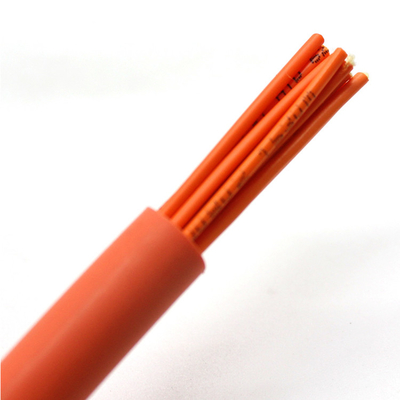

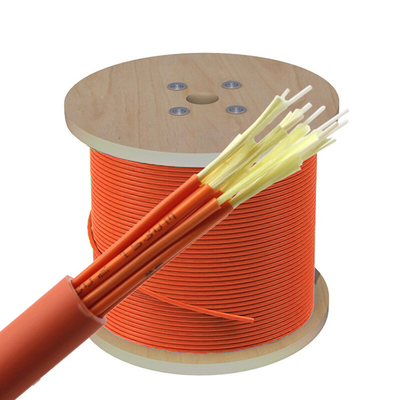

24の中心の光ファイバケーブルGJBFJHの単一モードSM G657A1ポリ塩化ビニールLSZHの空気の屋内ブレイクアウト ケーブル
製品の説明:

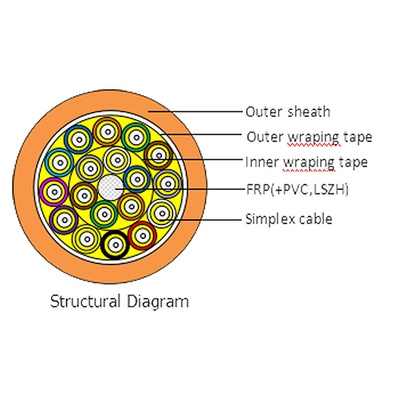

単信光ファイバケーブルのタイプは中央強さメンバーのまわりで座礁する、そして縦方向の包むテープおよびケーブルは外の外装と完了する。
この光ファイバケーブルのflame-retardant特性は関連した標準に合う。
光ファイバケーブルは高容量のデータ伝送を支える。このタイプ光ファイバケーブルのために、外の外装はポリ塩化ビニール、LSZH、または他の一致した材料から成っていることができる。
| 光学特徴 | ||||
| 項目 | 62.5μm （OM1） 850nm/1300NM |
50μm （OM2） 850nm/1300NM |
50μm （OM3） 850nm/1300NM |
SM 1310nm/1550nm |
| 最大値（dB/km）の減少 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 0.4/0.3 |
| 典型的な価値（dB/km）の減少 | 3.5/1.5 | 3.0/1.0 | 3.0/1.0 | 0.38/0.25 |
| 主要な性能 | |||
| 項目 | テスト標準 | ある値 | 条件 |
| 張力 | IEC 60794-1-2-E1 | 技術的なデータを見なさい | 付加的な減少: テストの後の≤0.1dB |
| クラッシュ | IEC 60794-1-2-E3 | 技術的なデータを見なさい | 付加的な減少: テストの後の≤0.1dB |
| 影響 | IEC 60794-1-2-E4 | R=300mm、10Nm、 3つの場所に付き1つ |
付加的な減少: テストの後の≤0.1dB |
| 繰り返された曲がること | IEC 60794-1-2-E6 | R=20*D | 付加的な減少: テストの後の≤0.1dB |
| 水浸透 | IEC 60794-1-2-F5 | length=3mを見本抽出しなさい、 水height=1m、24時間 |
水漏出無し |
| 温度の循環 | IEC 60794-1-2-F1 | 『- 40℃ - +70℃ | 減少の変更: テストの後の≤0.05dB/kM |
| 技術的なデータ | ||||||||
| 繊維の計算 | 指定（mm） | 重量（kg/km） | 引張強さ（n） | クラッシュの抵抗の不足分/長期（N/100mm） | 曲げ半径（km） | |||
| 4 | 7.5 | 52 | 210 | 450 | 300 | 1000 | 10D | 20D |
| 24 | 14.8 | 185 | 1200 | 2400 | 300 | 1000 | 10D | 20D |
|
繊維の計算
|
の外OD （mm）
|
堅い緩衝OD （mm）
|
Weightkg/km
|
引張強さ（N）
|
クラッシュの抵抗（N/100mm）
|
曲げ半径（mm）
|
|||
|
2
|
3
|
0.9
|
15
|
600
|
200
|
1000
|
200
|
20D
|
10D
|
|
4
|
5
|
0.9
|
22
|
600
|
200
|
1000
|
200
|
20D
|
10D
|
|
6
|
5
|
0.9
|
23
|
600
|
200
|
1000
|
200
|
20D
|
10D
|
|
8
|
5.5
|
0.9
|
28
|
600
|
200
|
1000
|
200
|
20D
|
10D
|
|
12
|
6
|
0.9
|
38
|
600
|
200
|
1000
|
200
|
20D
|
10D
|
|
16
|
7.2
|
0.9
|
42
|
600
|
200
|
1000
|
200
|
20D
|
10D
|
|
24
|
8.3
|
0.9
|
58
|
600
|
200
|
1000
|
200
|
20D
|
10D
|
|
48
|
10
|
0.9
|
96
|
600
|
200
|
1000
|
200
|
20D
|
10D
|
